Additiv gefertigte Hydrodehnspannfutter

Mapal ist dem Markt voraus

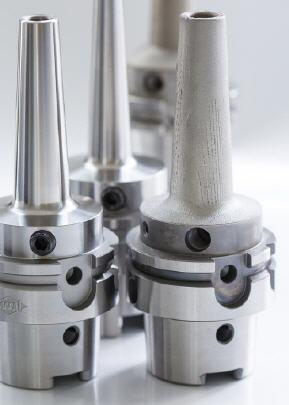

Mapal ist es mit dem HighTorque Chuck (HTC) mit schlanker Kontur gelungen die Vorteile der Hydrodehntechnologie mit der vom Schrumpffutter bekannten Verjüngung von drei Grad zu vereinen. Möglich macht dies die additive Fertigung, die bei Mapal in Form des SLM (Selective Laser Melting) zum Einsatz kommt. SLM ist ein pulverbett-basierter Prozess. Loses Metallpulver wird mittels eines Laserstrahls Schicht für Schicht an den Stellen aufgeschmolzen, an denen Material sein soll. Das Bauteil entsteht von unten nach oben.


Auf den konventionell gefertigten Grundkörper wird bei der Herstellung des HTC mit schlanker Kontur in hybrider Bauweise per SLM der Funktionsbereich aufgebracht. Der Spannbereich kann dank der additiven Fertigung sehr nah an der Futterspitze platziert werden, was in der konventionellen Fertigung nicht möglich gewesen wäre. Dies sorgt für einen optimalen Rundlauf von < 3 µm an der Aufnahmebohrung und < 5 µm bei 2,5 x Durchmesser sowie hoher Formgenauigkeit bei guter Schwingungsdämpfung. Durch die Dämpfung im System werden Mikroausbrüche an der Schneide gemindert. Das hat längere Standzeiten des Werkzeugs sowie die Schonung der Maschinenspindel zur Folge. Zudem ist durch die additive Fertigung keine Lötverbindung mehr nötig. Diese stellte bisher einen limitierenden Faktor dar.

Das HTC mit schlanker Kontur hat alle Vorteile der bewährten MAPAL HTC (HighTorque Chuck) Technologie wobei das „T“ neben der hohen Drehmomentübertragung (Torque) auch für Temperaturbeständigkeit steht. Der große Betriebstemperaturbereich bis 170 Grad Celsius sorgt für zusätzliche Prozesssicherheit. Die Wuchtgüte liegt bei G=2,5 bei 25.000 Umdrehungen pro Minute.

Nicht nur für den Formenbau bietet das neue Spannfutter signifikante Vorteile sondern auch für Anwendungen im Automotive- und Aerospace-Bereich. Denn: Das HTC mit schlanker Kontur eignet sich für alle Bearbeitungen im konturkritischen Bereich. Es ermöglicht einfaches und schnelles Spannen des Werkzeugs. Das heißt: Zur Implementierung sind weder Schulungen noch hohe Rüstkosten oder teure Peripheriegeräte vonnöten.

Das HTC mit schlanker Kontur ist in den Spanndurchmessern 6, 8, 10 und 12 Millimetern für HSK-A63 und SK-40 lieferbar. Zwischenbuchsen ermöglichen zusätzliche Durchmesserbereiche. Zudem ist das Spannfutter optional mit dynamisch ausgewuchtetem HSK verfügbar. Auch das ist ein Novum: Erstmals ist es damit möglich, Komponenten mit HSK-Schnittstelle dynamisch auszuwuchten. Denn das Massengleichgewicht, das bisher durch die beiden unterschiedlich tiefen Mitnehmernuten entstanden ist, ist beim optimierten HSK beseitigt.
