Mobiles Schweißpunktprüfgerät von Vogt

Fehlerbereiche schnell und präzise bestimmen

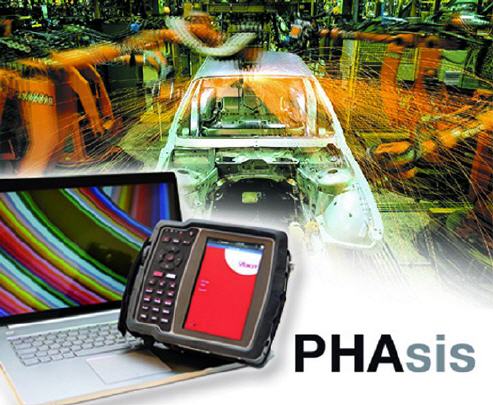

VOGT Ultrasonics präsentiert das erste Phased Array Schweißpunkt-Prüfgerät mit einer bisher nicht erreichten physikalischen Auflösung des Schweißlinsendurchmessers. Das Ultraschallprüfgerät PHAsis.one wurde zur präzisen Prüfung widerstandsgeschweißter Punkte von Stahl- und Aluminiumblechen mit Einzel-Blechstärken von 0,7 mm bis 5 mm entwickelt. Es gibt Auskunft über den Durchmesser der Schweißlinse, die Restwandstärke im Bereich der Verschweißung sowie die Schallschwächung durch Gefügeumwandlung als mögliche Bewertungskriterien für Zinkhaftverbindungen.


Die bildgebende Darstellung der Phased Array Technologie garantiert eine sichere Auswertung der Prüfergebnisse. Der erzeugte Querschnitt des Schweißpunktes mit farblicher Tiefendarstellung der verschweißten Bereiche lässt Fehler in der Schweißung, z.B. Pore oder eine zu kleine Schweißlinse, erkennen. Mit Einfrieren eines Flächenbildes erzeugt das Prüfsystem automatisiert einen Bewertungsvorschlag.

121 Ultraschallelemente als 11x11 Matrix erzeugen eine physikalische Auflösung besser als 0.35mm des Schweißlinsendurchmessers. Bei jeder Prüfung werden bis zu 1.000 Messpunkte aufgenommen. Wie bei der konventionellen Schweißpunktprüfung in der Produktion, mit bislang lediglich nur einem Ultraschallelement, können jetzt sehr präzise ca. 500 bis 800 Prüfpunkte pro Schicht und Gerät überprüft werden.

Für mobilen Einsatz ideal

Die Ankopplung der Prüfköpfe an den Prüfling erfolgt in Bubblertechnik mit der bewährten Wasservorlaufstrecke. Die Prüfzeit beträgt nur wenige Sekunden pro Punkt. Dank kompaktem und robustem Alugehäuse, geringem Gewicht von 3,5kg und einer Batterielaufzeit von 5 Stunden eignet sich PHAsis.one für den mobilen Einsatz.

Die Verwaltungs-Software PHAsis.manager organisiert alle Informationen und synchronisiert diese mit dem Ultraschallprüfgerät. Individuell anpassbare Schnittstellen übernehmen die Kommunikation mit der kundenseitigen Datenbank. Die Daten- und Nutzerverwaltung ist genau wie die Prüfpläne übersichtlich gestaltet sowie schnell zu erstellen bzw. zu bearbeiten. Die von VOGT Ultrasonics entwickelte, bedienerfreundliche Prüf- und Auswertesoftware PHAsis.device ist für den schnellen Einsatz in der Produktion konzipiert. Die Software garantiert eine intuitive Bedienbarkeit bei nur geringem Schulungsbedarf. Sie unterstützt die Anwender mit einem kombinierten live Flächen-Scan zur optimalen Ausrichtung des Prüfkopfes auf dem zu prüfenden Schweißpunkt.
