Eisenloses Kraftpaket

Hiwin erweitert Linearmotoren-Baureihe

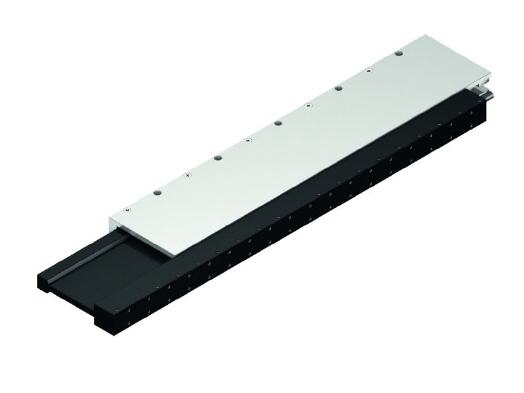

HIWIN erweitert den oberen Leistungsbereich seiner hochdynamischen Linearmotorserie LMC um die neue Baugröße LMCF. Die neue Variante aus der LMC-Familie erreicht Dauerkräfte bis 684 N und kurzfristige Spitzenkräfte bis 2736 N auf.


Durch die Kombination mehrerer Statoren (Magnetbahnen) lassen sich beliebig lange Verfahrwege realisieren. Genauso können mehrere Forcer (Linearmotoren) auf einer Linearmotorachse betrieben werden, die sich entweder unabhängig voneinander oder zur Erhöhung des Vorschubs auch parallel schalten und ansteuern lassen. Das Forcer-Gewicht des neuen Linearmotors LMCF beträgt je nach Ausführung zwischen 2,5 und 7,5 kg.

Die Synchron-Linearmotoren der Baureihe LMC von HIWIN zeichnen sich durch extreme Beschleunigungen und höchste Gleichlaufgüte aus. Durch den eisenlosen Forcer und den U-förmigen Statoraufbau mit optimierter Anordnung der Permanentmagneten treten zum einen zwischen Forcer und Stator keine Rastmomente auf und zum anderen werden keine magnetischen Anziehungskräfte in das Führungssystem eingeleitet.

Zudem verfügt der Forcer durch seine kompakte, eisenlose Konstruktion und Epoxid-vergossene Spulen über ein sehr geringes Eigengewicht. Aufgrund dieser Eigenschaften eignen sich die Linearmotoren der Serie LMC bevorzugt für Anwendungen, in denen kleine Massen mit maximalen Taktzahlen hochpräzise positioniert werden müssen.

Typische Einsatzgebiete sind Mess- und Prüfmaschinen, aber auch Pick-and Place-Aufgaben oder Bestückungsautomaten in der Halbleitertechnik.



Mehr Informationen:

Kontakt  Herstellerinfo
HIWIN GmbH
Brücklesbünd 2
77654 Offenburg
Tel.: +49 781 93278-0
Fax: +49 781 93278-90
E-Mail: info@hiwin.de
www.hiwin.de
