Kernbohren als Alternative zum Spiralbohren

Bohrungen in Stahlkonstruktionen einbringen

Im Hallen- oder Stahlbau müssen oft vor Ort noch Anpassungen vorgenommen werden. Stationäre Kernbohrmaschinen mit Magnetfuß sind dazu in vielen Fällen zu unhandlich oder findenkeinen Halt. Handwerker behelfen sich dann oft mit konventionellen Spiralbohrern. Fein hat die bessere Alternative.


Um beispielsweise ein 16-Millimeter-Loch in einen Stahlträger zu erzielen, bohren Handwerker mit einer kleinen Handbohrmaschine mit Pistolengriff mit einem Sechs-Millimeter-Bohrer und einer Drehzahl von 1.500 Umdrehungen in der Minute vor und erstellen mit einer leistungsstärkeren Spatengriff-Maschine und einem HSS-Spiralbohrer mit 16 Millimeter Durchmesser dann das eigentliche Loch. Die Vorbohrung ist nötig, damit die Querschneide des großen Bohrers nicht auf dem Werkstück reibt und der Arbeitsfortschritt nicht ins Stocken gerät. Bei der zweiten Bohrung besteht die Gefahr, dass der Bohrer beim Durchbrechen einhakt und der Anwender sich verletzt. Dieses zweistufige Vorgehen ist zudem zeit- und kraftaufwändig: Bei einem acht Millimeter starken Metall dauert der Bohrvorgang rund 2,5 Minuten.

Für Bohrungen bis 25 Millimeter Durchmesser und bis 20 Millimeter Materialdicke ermöglicht ein innovatives handgeführtes Metall-Kernbohrsystem ein anderes, rund fünfmal schnelleres Vorgehen. In einem Arbeitsgang bohrt es Löcher in rund 30 Sekunden: zum Beispiel 16 Millimeter Durchmesser in acht Millimeter Materialstärke. Das handgeführte Kernbohrsystem kombiniert dafür eine für diese Anwendung entwickelte, leistungsstarke Handbohrmaschine mit speziellen Hartmetall-Kernbohrern.

Der Kraftaufwand ist deutlich geringer, weil nur so viel Material wie nötig zerspant wird – im Vergleich zu konventionellen Spiralbohrern erreicht das Verfahren ein um mehr als 40 Prozent reduziertes Zerspanvolumen. Der HSS-Zentrierbohrer wird entkoppelt, sobald der Kernbohrer auf das Material trifft. So kann die gesamte Vorschubkraft für die Kernbohrung genutzt werden. Nach dem Materialdurchbruch wird der Bohrkern automatisch ausgestoßen. FEIN ist der einzige Elektrowerkzeug-Hersteller, der diese innovative Technologie anbietet.

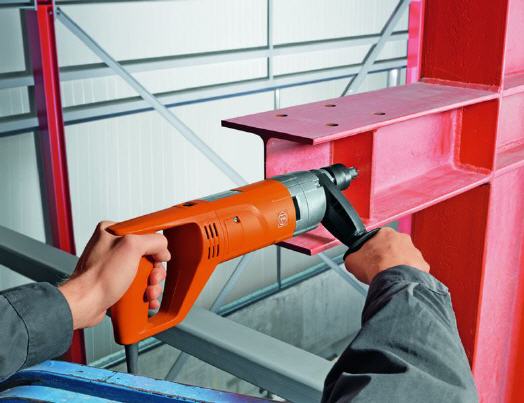

Metallverarbeitende Betriebe können mit dem FEIN Kernbohrsystem KBH 25 an allen gängigen Metallen, an gewölbten, lackierten und unebenen Flächen sowie auch an schwer zugänglichen Stellen arbeiten. Und auch zum Beispiel im Fahrzeugbau, Balkon- und Geländerbau sowie in Zimmereibetrieben ergänzt oder ersetzt die handliche Maschine stationäre Kernbohrmaschinen und konventionelle Spiralbohrer. Umfangreiches Zubehör erlaubt außerdem Spiralbohren, Senken, Gewindeschneiden und Lochsägen bis 54 Millimeter Durchmesser.

Mit 3,3 Kilogramm ist das FEIN Metall-Kernbohrsystem KBH 25 leicht und handlich. Die Ermüdung ist deutlich geringer, da die gesamte Vorschubkraft direkt in den Hartmetall-Kernbohrer übergeht. Für sicheres Arbeiten sorgt außerdem die Drehmoment-Rutschkupplung: Sie trennt bei Überlast die Abtriebs- von der Antriebsseite und schützt so den Anwender. Mit dem FEIN QuickIN Plus ist das Einsatzwerkzeug schlüssellos und sekundenschnell gewechselt.



Mehr Informationen zur C. & E. FEIN GmbH:

Kontakt  Herstellerinfo
C. & E. FEIN GmbH
Hans-Fein-Str. 81
73529 Schwäbisch Gmünd-Bargau
Tel.: 07173 / 183 - 0
Fax: 07173 / 183 - 800
E-Mail: info@fein.de
www.fein.de
