OPS: Maschinenkonzept auf Gantry-Basis

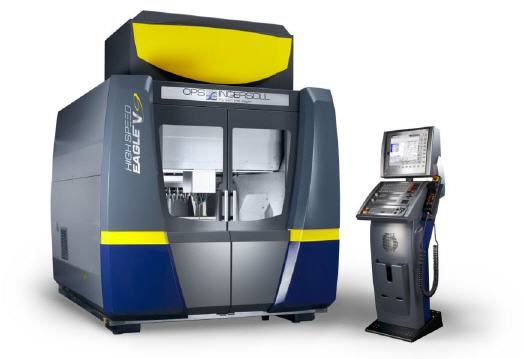

HIGH SPEED EAGLE V9

Mit der ›High Speed Eagle V9‹ hat OPS-INGERSOLL eine leistungsfähige Maschine entwickelt. Ein Doppel-Gantry-Antrieb bringt in Sachen Dynamik und Steifigkeit erhebliche Vorteile. Zusätzlich ist die C-Achse mit einem Direktantrieb ausgerüstet und ermöglicht so Drehzahlen von mehr als 100 U/min.


Hinsichtlich der Spindelbestückung wird die HIGH SPEED EAGLE V9 neben der HSK A63 (1 - 18.000 / 26.000 U/min, 25 kW) mit hohem Drehmoment auch mit den Spindelvarianten HSK E40 (1 - 42.000 U/min, 15 kW) sowie mit HSK E50 (1 - 36.000 U/min, 17 kW) angeboten.

Die HIGH SPEED EAGLE V9 überzeugt einerseits mit den kompakten Abmessungen von 3.064 x 2.177 mm, Höhe 2.850 mm und Verfahr-wegen von (X/Y/Z) 800 x 600 x 500 mm. Anderseits ist die 5-Achs-maschine nach dem weltweit patentierten variablen 3/5-Achskonzept aufgebaut. Das heißt, in der 3-Achs-Ausführung kann die Maschine auf einem festen Tisch von 1.000 x 660 mm Werkstücke bis zu 2.000 kg aufnehmen. Mit der neu entwickelten B-/C-Achse dagegen lassen sich Werkstücke bis 500 kg im Arbeitsraum (Ø 600 x 550 mm) 5-achsig anstellen und synchron bearbeiten.

Ausgerüstet mit der Heidenhain Steuerung TNC 640 ist die HIGH SPEED EAGLE V9 optimal in eine Werkstattumgebung integrier-bar. Zudem ist die HIGH SPEED EAGLE V9 für die verschiedensten Kühlschmierstoffe (Luft, Wasser, Minimalmengenschmierung und ATS AEROSOL) vorbereitet.



Mehr Informationen zu OPS-INGERSOLL:

Kontakt  Herstellerinfo
OPS-INGERSOLL Funkenerosion GmbH
Daimlerstraße 22
57299 Burbach
Tel.: +49 2736 | 446-0
Fax: +49 27 36 | 446-510
E-Mail: info@ops-ingersoll.de
www.ops-ingersoll.de
