Effizientes Spannen von Werkstücken

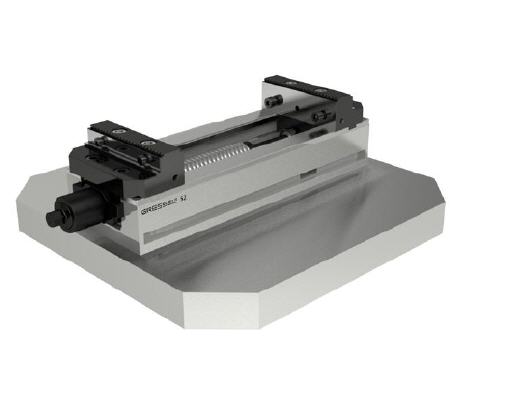

Einfachspanner ›S2‹ von Gressel

Mit der neuen Baureihe ›Einfachspanner S2‹ hat Gressel eine praxisgerechte und dabei technisch herausragende Lösung zum effizienten Spannen von Werkstücken auf den Markt gebracht.


Nach dem Siegeszug der Zentrisch-Spanner-Baureihe C2, dem 5-Achsen-Spanner grepos 5X, und nicht zuletzt dem mechanischen Nullpunkt-Spannsystem gredoc, bahnt sich mit der Neu-Vorstellung der Einfachspanner-Baureihe S2 die Fortsetzung der Erfolgsstory an. Denn die Entwickler und Konstrukteure fokussierten sich bei der Entwicklung der Einfachspanner S2 vor allem auf die Leistungsmerkmale Kompaktheit, Präzision, Bedienkomfort sowie flexible Nutzungsmöglichkeiten und kreierten so die technische beste und zudem sehr wirtschaftliche Lösung zum Spannen unterschiedlichster Werkstücke.

Die neuen Einfachspanner S2 gibt es in den Baugrößen S2 80 L-214, S2 125 L-362 sowie S2 160 L-480 mit den entsprechenden Backenbreiten 80, 125 und 160 mm. Die sehr kompakt konstruierten und in enormer Leistungsdichte ausgelegten Einfachspanner S2 zeichnen sich durch die bewährte schnelle Verstellung des Spannbereichs (Positionierung) und die Schnellspannung mittels einfachen 160°-Umlegen des Drehmoment-Schlüssels aus.

Darüber hinaus können die flach ausgeführten Einfachspanner S2 je nach Baugröße mit allen vorhandenen Maschinentisch- und Paletten-Versionen (z. B. 320 x 320, 400 x 400 und 500 x 500 mm) kombiniert werden. Schließlich lassen sich die Einfachspanner S2 anforderungsgerecht mit Wendebacken grip, Alubacken, Wendebacken grip Breite 40, Wendebacken grip Breite 65 sowie Adapter- und Pendelplatten ausrüsten, sodass eine sehr hohe Anwendungs- und Nutzungs-Flexibilität gewährleistet ist.

Die 160 Grad-Schnellspann-Funktion erlaubt das Spannen im Zeitraum von weniger als einer Sekunde, denn zum einen sind keine zeitraubenden Kurbelumdrehungen erforderlich und zum anderen hilft das schnelle und sichere Handling die unproduktiven Nebenzeiten auf ein Minimum zu reduzieren. Bei den erwähnt kompakten Abmessungen der Grundkörper weisen die Einfachspanner S2 aller Baugrößen große Spannbereiche (S2 80 = 0 bis 192 mm, S2 125 = 0 bis 308 mm, S2 160 = 0 bis 434 mm) auf.

Des Weiteren wurde bei der Konstruktion neben den kompakten Abmessungen auf möglichst wenig Gewicht geachtet, um eine bestmögliche Ausnutzung der zulässigen Gesamtgewichte (in Verbindung mit Paletten) sicherzustellen.

Selbstredend sind die Einfachspanner S2 auch mit gredoc, dem mechanischen Nullpunkt-Spannsystem von Gressel zu kombinieren, wobei hier grundsätzlich von großem Vorteil ist, dass die Werkstück-Spannung auf Zug und nicht auf Druck erfolgt, also der Grundkörper gar nicht auf Zug beansprucht wird. Mit stufenlos einstellbaren Spannkräften bis 25 kN (bei 50 Nm) beim Einfachspanner S2 80, bis 40 kN (bei 90 Nm) beim Einfachspanner S2 125 und bis 50 kN (bei 120 Nm) beim Einfachspanner S2 160 werden die Spannsysteme allen Aufgaben gerecht, zumal durch die Wechselbacken eine hohe Anpassungs-Flexibilität an die jeweiligen Bearbeitungsaufgaben gegeben ist.



Mehr Informationen zur Gressel AG

Kontakt  Herstellerinfo
Gressel AG
Schützenstr. 25
CH-8355 Aadorf
Telefon +41-52-3681616
Fax +41-52-3681617
E-Mail: info@gressel.ch
www.gressel.ch
