Sanfte Stütze und sichere Klemmung
Ideal für empfindliche Werkstücke
Gerade das Spannen komplexer und dünner Bauteile stellt eine besondere Herausforderung dar, wenn es beispielsweise darum geht, eine möglichst vibrationsarme Bearbeitung zu ermöglichen. Aufwendig maßgefertigte Sonderkonstruktionen bieten zwar passende Lösungen, sind jedoch wenig wirtschaftlich. Standardisierte Spannelemente haben da enorme Vorteile bei den Anschaffungskosten und der Wiederbeschaffung: Die Erwin Halder KG ist mit ihrer jahrzehntelangen Erfahrung Experte auf diesem Gebiet. Bei überbestimmten Spannstellen und an dünnen, besonders biegesensiblen Bauteilen sind die hochwertigen Schwimmspanner des Unternehmens genau die richtige Wahl.
Gerade in der Luft- und Raumfahrtindustrie, zum Beispiel bei der Fertigung von Turbinenteilen, steht die Bearbeitung komplexer Bauteile auf der Tagesordnung. Dabei ist immer höchste Präzision gefragt. Die Bauteile sind aufgrund von überbestimmten Spannstellen jedoch oft nur schwierig sicher und fest zu spannen. Hierbei werden mehr als drei Spannpunkte zum Spannen des Werkstücks benötigt. Hinzu kommt, dass in der Vorrichtung oft geringe Platzverhältnisse herrschen.
„Schwimmspanner sind für solche komplizierten Spannsituationen genau das Richtige. Auf dem Markt gibt es einige hydraulische Varianten, die jedoch kostenintensiv sind und viel Platz brauchen. Mechanische Ausführungen findet man eher selten. Da stechen unsere Schwimmspanner hervor. Sie sind kompakt und eignen sich hervorragend zum sicheren Abstützen und Spannen überbestimmter Spannstellen, zum Beispiel an Rippen, Sicken oder Laschen“, so Bernd Janner, Vertriebsleiter der Erwin Halder KG.
Durch Federkraft legt sich der Spanner an das Bauteil an und wird anschließend gespannt, weshalb eine klassische Dreipunktspannung ausschließlich mit Schwimmspannern nicht empfehlenswert ist. Bernd Janner: „Bauteile lassen sich höchst zuverlässig spannen, Vibrationen während der Bearbeitung werden gehemmt. Auch zum Spannen und Abstützen von sehr dünnwandigen und damit leicht zu verformenden Werkstücken haben wir die passende Lösung.“
Zwei Varianten

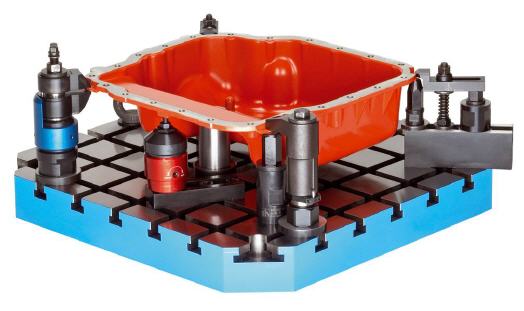

Die Erwin Halder KG bietet den Schwimmspanner in zwei Varianten an: eine mit kombinierter und eine mit getrennter Spannung und Verblockung. Der Schwimmspanner mit kombinierter Spannung und Verblockung hat ein rot eloxiertes Aluminiumgehäuse und der Schwimmspanner mit getrennter Spannung und Verblockung ein blau eloxiertes. Die geschliffenen Grundkörper wie auch die Spannbacken bestehen aus nitriertem und manganphosphatiertem Einsatzstahl.
Für dünne Bauteile
Die getrennte Spannung und Verblockung ermöglicht das Spannen extrem biegesensibler Bauteile. Dafür stellt der Anwender nach dem Einschwenken der Spannbacken wie bei der kombinierten Variante zuerst die Spannkraft über die Sechskantmutter ein. So klemmen die Spannbacken das Werkstück, Spanner und Bauteil sind aber noch „schwimmend“. Erst durch das anschließende Anziehen der Sechskant-Bundmutter SW10 bis zum Anschlag wird der Spanner mit dem zulässigen Maximal-Drehmoment von 10 Nm bei einer Stützkraft von maximal 8 kN verblockt.
Die Schwimmspanner werden über ein M12 Gewinde an der Vorrichtung befestigt. Zudem kann auch ein Halter oder eine Halteleiste verwendet werden. Der Höhenanschlag und der Schwenkbereich der Stellhülse sind einstellbar und werden mittels Gewindestiften fixiert. Nach dem Fixieren beträgt der Schwenkbereich 110°. Dazu Bernd Janner: „Aufgrund der Werkstückfertigungstoleranzen sollte man bei der Einstellung der Höhenbegrenzung großzügig Spiel mit einplanen. Auch bieten wir Anwendern für spezifische Spannsituationen angepasste Spannbacken und Austauschbacken mit vergrößertem Spannbereich, etwa wenn die Bauteilstärke an der Spannstelle dies erfordert.“
Die perfekte Ergänzung
Muss beispielsweise die Mitte eines komplexen Bauteils an einer überbestimmten Spannstelle noch zusätzlich abgestützt werden, um Schwingungen oder Vibrationen zu vermeiden, hat die Erwin Halder KG mit dem Abstützelement die ideale Ergänzung zu den Schwimmspannern im Programm. Auch hier besteht der Grundkörper aus nitriertem, manganphosphatiertem und geschliffenem Einsatzstahl und das rote Gehäuse aus Aluminium. Durch Drehen des Spannnockens mit Innensechskant an der Mantelfläche der roten Schutzhülse legt sich der Stützbolzen mit Federkraft an das Werkstück. Durch Weiterdrehen bis zum Anschlag insgesamt um 180° klemmt der Spannmechanismus den Stützbolzen ohne Wegveränderung. Bei geringen Platzverhältnissen kann das Element zudem um bis zu 16 mm versenkt werden.
„Unsere Schwimmspanner bieten ein weiteres Plus: Bei Sonderkonstruktionen besteht meist die Gefahr, dass bei Reklamationen, Beschädigungen und Wartung das Spannteil nicht oder nur mit langen Wartezeiten wiederbeschafft werden kann. Das kann mit unseren Schwimmspannern nicht passieren. Sie sind standardisiert und so ab Lager erhältlich. Selbst bei Sonderausführungen wie höhenreduzierten Varianten oder angepassten Spannbacken können wir aufgrund unserer Erfahrung in der Entwicklung gut und schnell auf Anfragen reagieren“, ergänzt Bernd Janner.
Mehr Informationen zur Erwin Halder KG:
 |
Erwin Halder KG |
|
Erwin-Halder-Str. 5-9 |
|
88480 Achstetten-Bronnen |
|
Tel.: +49 7392 7009-0 |
|
Fax: +49 7392 7009-160 |
|
E-Mail: info@halder.de |
|
www.halder.de |
