Hydraulikzylinder mit einstellbarem Überstand

Kraftpaket mit Genauigkeit beim Positionieren

Die HYDROPNEU GmbH in Ostfildern bietet mit ihren Hydraulikzylindern wirtschaftliche Antriebslösungen, die höchste Kraftdichte mit Genauigkeit bei Bewegung und Positionierung verbinden.


Hydraulikzylinder bieten die höchste Kraftdichte aller gängigen Antriebstechniken im Maschinen- und Formenbau. Wer Hydraulikzylinder im Einsatz hat, nutzt sehr kompakte Einheiten, die extreme Kräfte bereitstellen können. Neben dieser Kraft kommt es aber in den unterschiedlichsten Anwendungen zunehmend auf Genauigkeiten bei Bewegung und Positionierung an.

Für den Fall, dass die Position des Hydraulikzylinders im eingefahrenen Zustand für die Anwendung von großer Bedeutung ist und diese Position idealerweise nach der Montage in der Anlage eingestellt werden soll, bietet HYDROPNEU Hydraulikzylinder mit einem einstellbaren Kolbenstangenüberstand an. Hiermit lassen sich Tollerranzen, Setzungserscheinungen oder Ungenauigkeiten ausgleichen.

Die Endposition der Kolbenstangen kann bei diesen Zylindern durch das Verdrehen einer Einstellschraube nachträglich verändern und an die Anwendung angepasst werden. Der Verstellbereich wird bei der Projektierung zusammen mit dem Kunde definiert und entsprechend ausgelegt.

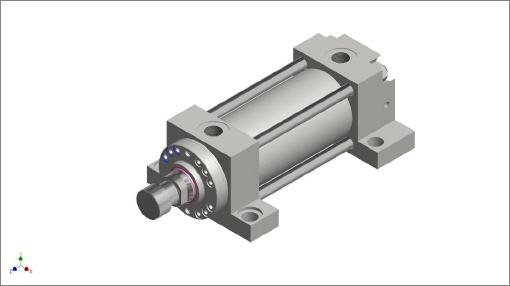

Dieser hydraulische Zugankerzylinder wird an einer Druckgussform als Kernzugzylinder eingesetzt. Er bewegt einen Schieber, der maßgeblich für die Genauigkeit des zu fertigenden Teiles relevant ist. Beim Anguss werden die ersten Teile genau vermessen und die Position des Schiebers entsprechend angepasst, um die geforderten Werte zu erhalten. Aufgrund der Komplexität des Gießprozesses und der Form des Bauteils lässt sich das Ergebnis nur schwer im Voraus simulieren und die begleitende Einstellung der Position ist hier die einfachste und wirtschaftlichste Lösung.

Ebenfalls kann durch diesen Zylinder nachträglich auf Verschleißerscheinungen an der Form reagiert werden. Eingesetzt werden kann dieser Zylinder auch als Positionierzylinder in Montageanlagen.

Mehr Informationen zur HYDROPNEU GmbH:

Kontakt  Herstellerinfo
HYDROPNEU GmbH
Sudetenstr. 1
73760 Ostfildern
Tel.: 0711/34 29 99-0
Fax: 0711/34 29 99-1
E-Mail: info@hydropneu.de
www.hydropneu.de
