Vollautomatisch kalibrieren

Ideal für Mess- und Werkzeugmaschinen

LineCal von Etalon richtet sich an Hersteller von kompakten Multisensor-Messsystemen, KMGs und Werkzeugmaschinen, die ihre Produkte vor der Auslieferung beziehungsweise nach Inbetriebnahme schnell und hochgenau volumetrisch kalibrieren möchten.

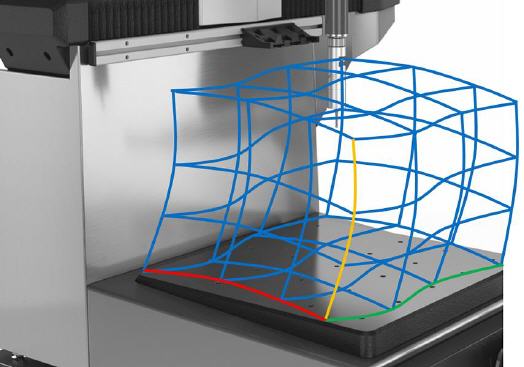

LineCal erfasst alle systematischen Geometrieabweichungen (Positionsabweichungen, Geradheiten, Nicken, Gieren, Rollen aller drei Achsen und die Rechtwinkligkeiten) auf Basis der Laserwellenlänge mit einem Aufbau und erzeugt die volumetrischen Kompensationsdaten direkt in dem steuerungsspezifischen Format. Intelligente Routinen erleichtern das einmalige Ausrichten; der Messablauf für die gesamte volumetrische Kalibrierung erfolgt automatisch in 40 bis 60 Minuten. Dadurch sinkt der Aufwand für die Kalibrierung beträchtlich.

Zugleich erreicht das Etalon-System bei der Fehlerbestimmung eine außergewöhnlich hohe Präzision: Selbst schwer messbare Abweichungsparameter, wie z.B. das Rollen der Achse, lassen sich mit dem patentierten Messprinzip extrem genau bestimmen.

LineCal basiert auf dem bewährten interferometrischen Messprinzip, das Etalon bereits für seine anderen Messsysteme einsetzt. Um Platz und Gewicht zu sparen, verzichtet Etalon bei LineCal allerdings auf die sonst übliche Nachführung der Messstrahlen. Stattdessen kommt eine einfache Vorrichtung mit fest installierten Messlinien zum Einsatz. Diese Vorrichtung wird speziell auf den zu prüfenden Maschinentyp zugeschnitten.

Die LineCal -Messlinien werden so angeordnet, dass ihre automatische Messung ein hochgenaues geometrisches Abbild der jeweiligen Maschine ergeben. Die Ergebnisse der Auswertung können direkt zur Fehlerkorrektur genutzt werden.

Zur Messung wird eine auf die Maschine zugeschnittene Vorrichtung auf der zu kalibrierenden Maschine angebracht. Die Ausrichtung der Maschinenpositionen wird durch intelligente Software unterstützt. Im Rahmen der Messung fährt die Maschine die installierten Messlinien dann automatisch sequentiell ab und erfasst die Abweichungen zwischen den Messsystemen der Maschine und den interferometrischen Messkanälen. Die Etalon Software berechnet daraus die Abweichungen aller Maschinenachsen.

LineCal zahlt sich vor allem dann aus, wenn ein bestimmter Maschinentyp wiederholt kalibriert werden muss. Darum eignet sich das System primär für die Hersteller von Maschinen.
