Entgraten, Verrunden, Glätten und Polieren

Schonendes Bearbeiten von Werkstücken

Die Schleppschleif-Anlagen der Serie M-TDM hat Walther Trowal für die Bearbeitung von Werkstücken entwickelt, die besonders hohe Anforderungen an die Oberflächenqualität erfüllen müssen. Die Montage der Werkstücke auf rotierenden Satelliten und die gezielte Steuerung der Bewegungsmuster bieten eine Vielzahl von Möglichkeiten, die Bearbeitung der einzelnen Teile optimal zu gestalten.


Walther Trowal hat die Anlagen speziell für stückkostenintensive Teile entwickelt, die höchste Sorgfalt bei Handling und Bearbeitung erfordern.

Beispiele für Werkstücke aus der Medizintechnik sind Hüft- und Kniegelenkimplantate, die auf Hochglanz poliert werden müssen. In der Luftfahrtindustrie werden unter anderem Triebwerksschaufeln bearbeitet. Bei diesen Teilen müssen Oberflächen geglättet und Kanten präzise verrundet werden. Im Fahrzeugbau werden unter anderem Schaufelräder von Turboladern bearbeitet, die während der Bearbeitung auf keinen Fall beschädigt werden dürfen.

Christoph Cruse, der Gesamtverkaufsleiter bei Walther Trowal, sieht großen Bedarf bei einigen seiner Kunden, die anspruchsvolle Komponenten herstellen: „Mit den Maschinen wenden wir uns an die Hersteller von Werkstücken, die exzellente Oberflächen aufweisen müssen – bei denen beispielsweise schon kleinste Unebenheiten der Oberfläche oder gar Kratzer zu Ausschuss führen. Und es geht um Teile, bei denen schon wenige Tausendstel Millimeter eine große Rolle spielen. Hier eröffnen die M-TMD-Anlagen mit der optimalen Anströmung der Teile vollkommen neue Möglichkeiten.“

Beim „normalen“ Schleppschleifen, das sich für die Mehrzahl der Werkstücke weiterhin ideal eignet, werden die Werkstücke auf einem Teller fest montiert und mit ihm durch die Schleifkörper bewegt. So erzielen diese Maschinen eine sehr hohe Abtragsleistung.

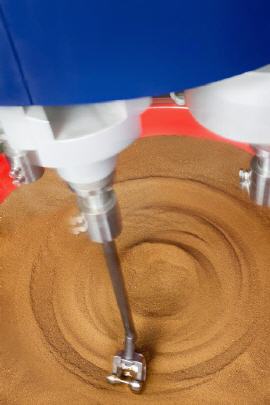

Die Maschinen verfügen anstelle des Tellers über ein Karussell mit mehreren Speichen. An deren Enden sind rotierende Satelliten angebracht, die die Werkstücke aufnehmen. Die Teile bewegen sich auf „Epizykeln“ (griechisch epi „auf“, kyklos „Kreis“, „Kreis auf dem Kreis“) durch die ruhende Schleifkörpermasse – also entlang eines kleinen Kreises, der sich auf einem größeren bewegt. Diese Bewegung entspricht derjenigen der einzelnen Kanzeln auf den „Kraken“ oder „Polypen“, die jeder von Jahrmärkten her kennt.

Die Schleppschleif-Anlage M-TMD 4 verfügt über vier Satelliten und kann gleichzeitig 12 Teile aufnehmen, die M-TMD 6 bearbeitet bis zu 18 Teilen gleichzeitig.

Da Drehzahl und –richtung beider Komponenten unabhängig voneinander eingestellt werden können, lassen sich unterschiedliche Bewegungsmuster erzeugen. Außerdem können die Werkstücke unter verschiedenen Anstellwinkeln an den Satelliten eingespannt werden. So kann die Anströmung der Teile individuell an die Erfordernisse unterschiedlicher Werkstücke angepasst werden. Die SPS-Steuerung ermöglicht es, auch mehrstufige Programme einfach zu realisieren.

Während der Bearbeitung wird der Arbeitsbehälter in Vibration versetzt. Da das Schleifkörperbett auf diese Weise ständig gleichmäßig durchmischt ist, erzielt Walther Trowal eine hohe Reproduzierbarkeit des Prozesses.

Sowohl der Abrieb der Werkstücke als auch Untergrößen der Schleifkörper werden abgesiebt und so sicher aus dem Prozess herausgebracht – ein weiterer Beitrag zur Reproduzierbarkeit.

Die Maschinen werden sowohl für die Nass- als auch für die Trockenbearbeitung eingesetzt. Beim Vor- und Feinschleifen sowie teilweise beim Polieren wird meist mit Compounds gearbeitet. Beim gezielten Verrunden von Kanten im Bereich von Tausendstel Millimetern – zum Beispiel bei Hartmetallbohrern oder Fräsern – wird trockenes Schleifgranulat verwendet. Die Trockenbearbeitung eignet sich auch für das Polieren von Werkstücken mit Poliergranulat und Paste.

Vom Vorschleifen bis zum abschließenden Polieren erfolgen alle Prozessschritte in derselben Maschine, ohne dass die Teile umgespannt werden müssen: Ein Arbeitsbehälter wird mit einem Handhubwagen aus der Maschine gezogen und innerhalb kürzester Zeit durch einen ersetzt, der andere Schleifkörper enthält.
