Plan- und Eckfräser von Horn

Fräser für lang- oder kurzspanendes Material

Neu im Vertriebsprogramm von Horn sind die Planfräser ›ETAtec 45P‹ und Schruppfräser ›ZETAtec 90N‹ von Boehlerit.

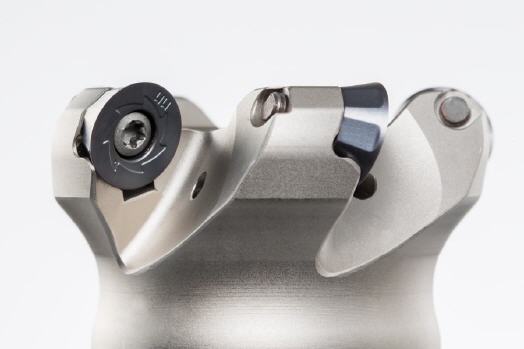

Modell Etatec


Die Aufsteckfräser ETAtec 45P mit Schneidkreisdurchmessern von 50 bis 160 mm sind mit fünf bis zehn 7-schneidigen Schneidplatten bestückt. In Verbindung mit dem Anstellwinkel von 45 ° und der positiven Grundgeometrie entstehen geringe Schnittkräfte, die einen ruhigen Schnittverlauf bei hoher Produktivität sichern – ein wichtiger Anwendernutzen besonders bei leistungsschwächeren Maschinen und instabilen Aufspannsituationen. Dank des multifunktionalen Konzepts, ein Trägerwerkzeug für zwei unterschiedliche Plattenausführungen, lassen sich die Schneidplatten zum Planfräsen ganz einfach gegen Rundschneidplatten – beispielsweise zum Kopierfräsen – tauschen.

Die neuen Aufsteckfräser zeigen ihre besonderen Vorteile beim Zerspanen von langspanenden Werkstoffen wie rostfreie Stähle, Titan oder Nickelbasislegierungen. Für diese Materialien sind die Schneidplatten mit oder ohne Spanformgeometrie und in verschiedenen Stahlsorten lieferbar. Die Aufsteckfräser ZETAtec 90N mit Schneidkreisdurchmessern von 50 bis 160 mm verfügen über fünf bis zehn Schneidplatten mit je sechs nutzbaren Schneidkanten. Ihre hohe Prozesssicherheit beim Schruppen wird durch die negative Grundgeometrie erreicht und der positive Spanwinkel sichert leichten Schnitt. Trotz der negativen Grundgeometrie bieten die Fräser auch einen besonderen Kundennutzen beim helikalen und linearen Eintauchen.

Die Charakteristik der Schneidplatte beweist ihre Vorteile bei kürzer spanenden Werkstoffen, beispielsweise beim Fräsen von einfachen Stählen bis zu Gusswerkstoffen. Für die aufgabengerechte Wahl der Schneidplatten stehen zwei Substrate und Geometrien zur Verfügung: eine Stahlsorte für rostfreie Stähle und eine Stahlsorte für Guss und NE-Metalle.

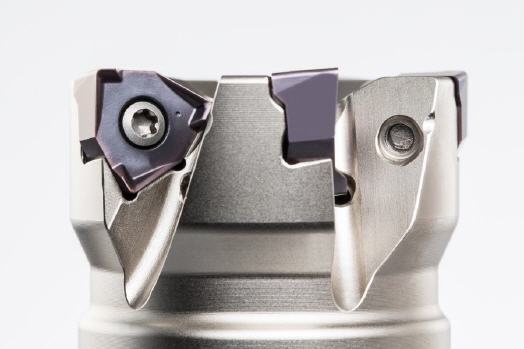

Modell Zetatec



Mehr Informationen zur Paul Horn GmbH

Kontakt  Herstellerinfo
Hartmetall-Werkzeugfabrik
Paul Horn GmbH
Horn-Straße 1
72072 Tübingen
Telefon: 07071 7004-0
Fax: 07071 7289-3
E-Mail: info@phorn.de
www.phorn.de
