Modellschablonen digitalisieren

Scanner-Lösung für Portalschneidmaschinen

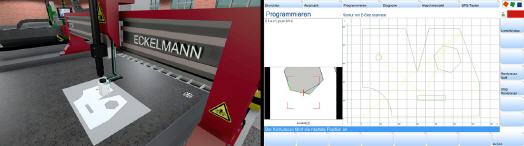

Eckelmann präsentierte auf der Euroblech eine innovative Bildverarbeitungs-Lösung zur Digitalisierung von Modellschablonen – hochpräzise und im Maßstab 1:1.


Es handelt sich um eine optionale Erweiterung für CNC-Schneidanwendungen, die vollständig in die Bedienoberfläche der Maschine integriert ist. Eine geschützte Kamera am Bearbeitungskopf scannt die Kontur der Schablone segmental ein. Die Scan-Daten werden automatisch vektorisiert und lassen sich als DXF-Files einfach in die CAD/CAM-Nesting-Software importieren oder als G-Code für NC-Programme an der Maschine verwenden. Selbstverständlich können die digitalisierten Schablonen im Bedienterminal archiviert werden.

Die Kalibrierung des Scanners erfolgt komfortabel über einen DataMatrix-Code. „In Zukunft wird das System auch eine Höhen-Kalibrierung unterstützen, um einen möglichen Schiefstand des Maschinenbetts zu kompensieren„, erklärt Machine-Vision-Experte Arno Dewald: „Dies ist vor allem interessant, wenn großflächige Konturschablonen mit hoher Genauigkeit eingescannt werden sollen.„

Typische Anwendungsbeispiele für diese Funktion des E°SEE-Pakets sind die Erfassung von Konturpausen für die Instandsetzung von Schaufelböden oder die Digitalisierung vorhandener Zeichnungen und Schablonen. Durch die nahtlose Einbindung des Vision-Systems in das CNC-Automatisierungssystem passt sich die Lösung perfekt in die Workflow-integrierte Auftragsplanung an der Maschine ein.
