Mit geringer Handkraft hohe Spannkräfte erzielen

Halder auf der AMB

Dass in der industriellen Fertigung viel Zeit für Werkstückwechsel mit einberechnet werden muss, ist für viele Betriebe ein leidiges Thema. Denn jeder Produktionsstop wirkt sich negativ auf die Wirtschaftlichkeit aus. Mit praktischen Spannmittel können die unerwünschten Nebenzeiten deutlich reduziert werden. Beispiele dafür, wie die Kniehebelspanner und die Schwimmspanner, präsentiert die Erwin Halder KG auf der diesjährigen AMB in Stuttgart. Und das ist nicht alles: Neben bewährten Normalien und Spannmitteln können sich Messebesucher in Halle 3 an Stand C51 auch von innovativen Halder-Neuteilen überraschen lassen.


Bauteile – egal ob aus Metall, Holz oder Kunststoff – sind so individuell wie die Art sie zu spannen. Da sich die Teile in Größe, Härte und Form oft stark unterscheiden, wird zur Bearbeitung für jedes einzelne Bauteil eine andere Spannmethode benötigt. Praktisch sind da Spannelemente, die sich an jedes Bauteil anpassen und es zuverlässig positionieren und spannen. Wie etwa der Kniehebelspanner, den die Erwin Halder KG auf der AMB präsentiert.

„Das Prinzip, nach dem unsere Kniehebelspanner funktionieren, ist ganz einfach erklärt: Jeder Spanner hat drei Gelenke, ähnlich wie bei einem Bein. Wenn alle drei Gelenke in einer Linie stehen, sind der Totpunkt und damit die maximale Spannkraft erreicht. Um den Spanner zu verriegeln, muss der Totpunkt um ein bestimmtes Maß überschritten werden. Das nennt man dann Übertotpunkt„, so Bernd Janner, Vertriebsleiter der Erwin Halder KG.

Dank dieses Prinzips reicht es, einfach nur den Handgriff herunterzudrücken, um den Spanner zu betätigen und damit die gewünschte Spannkraft zu erreichen. Die Selbsthemmung in der Spannstellung verhindert dann das Öffnen des Spanners während der Bearbeitung, beispielsweise beim Bohren, Schweißen, Schleifen, Biegen, Prüfen und Montieren.

Bernd Janner: „Die Spannelemente gibt es in unterschiedlichen Ausführungen, so etwa als Schubstangenspanner mit Winkelfuß oder in kurzer Bauform, als Senkrecht- und Waagrecht- oder Verschlussspanner, teilweise mit Fingerschutz und integriertem Anschlag ohne Eingriffsmöglichkeit, um Verletzungen des Bedieners zu verhindern. Wie einfach und schnell damit das Spannen, Klemmen, Positionieren und Halten von unterschiedlichen Bauteilen funktioniert, davon können sich die Messebesucher an unserem Stand gerne überzeugen!„

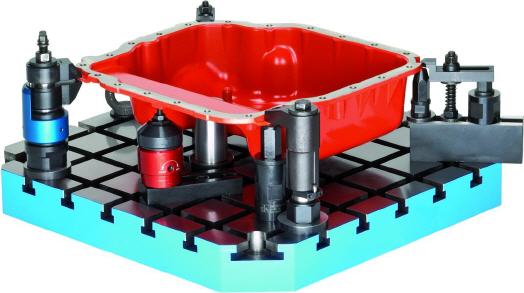

Daneben gibt es für die Fachbesucher weitere interessante Spannelemente aus dem Halder-Produktspektrum zu sehen, wie beispielsweise den Schwimmspanner aus nitriertem Einsatzstahl mit getrennter Spannung und Verblockung. Er dient dazu, überbestimmte Spannstellen an extrem biegesensiblen Bauteilen zu spannen und abzustützen. Dazu kann der Anwender die Spann- und Stützkraft individuell bestimmen und auf die jeweilige Spannsituation anpassen.

Den Schwimmspanner gibt es in Größe M 12 – und seit kurzem auch in einer kompakten Bauform. „Dieses Spannelement ist unverzichtbar, wenn deformationsfrei gespannt oder Vibrationen während der Bearbeitung gehemmt werden sollen„, erklärt Bernd Janner. „Zudem können gespannte Bauteile mittels Spannen an Rippen, Sicken und Laschen zusätzlich versteift werden, um die Bearbeitung nochmals deutlich zu erleichtern.„



Mehr Informationen zur Erwin Halder KG:

Kontakt  Herstellerinfo
Erwin Halder KG
Erwin-Halder-Str. 5-9
88480 Achstetten-Bronnen
Tel.: +49 7392 7009-0
Fax: +49 7392 7009-160
E-Mail: info@halder.de
www.halder.de
