LQ Mechatronic-Systeme: hochwertige Kabel

W-TEC Kabel sichern universelle Verbindungen

Die W-TEC Kabel von LQ Mechatronik-Systeme schaffen eine einfache, durchgängige Verbindung im Maschinen- und Anlagenbau, auf der Baustelle oder in der Montage. Als exakt konfektionierte Energieführung sind sie zudem wesentlicher Bestandteil von Schleppketten und kompletten Installationsbaugruppen.


Die Vielfalt an Energie- und Leistungskabeln am Markt für elektromechanische Komponenten ist riesig und entsprechend unübersichtlich. Hinsichtlich der Qualität gibt es jedoch erhebliche Unterschiede. „Hochwertige Kabel sind unerlässlich für eine lange Lebensdauer im Maschinen- und Anlagenbau oder im Einsatz in dynamischen Energieketten, die neben der Bewegung auch ein staubiges, schmutziges oder öliges Umfeld aushalten müssen“, erklärt Roland Zeleny, Leiter der Kabelkonfektion bei LQ Mechatronik-Systeme in Besigheim. Deshalb legt er mit seinem Team großen Wert auf 100% geprüfte Qualität und perfekten Service rund um die Kabelkonfektion, vom Auftrag bis zum Versand.

Bei Massenartikeln, zu denen Kabel zählen, komme es entscheidend darauf an, dass das „Komplettpaket“ für den Kunden stimme und Reklamationen weitestgehend im Vorfeld schon vermieden werden, so Zeleny weiter. Die perfekte interne Organisation der Kundenaufträge wird durch ein Shopfloor-Management garantiert und ermöglicht Stücklistentreue und Maßhaltigkeit während des Durchlaufs. „Wir können den Status eines jeden Auftrags in kürzester Zeit abrufen und so sehr flexibel auch auf Änderungen reagieren“, erklärt er. Lückenlose Dokumentation und Serviceorientierung werden groß geschrieben. Nach Kundenwunsch liefert das LQ-Team die Ware in Kartons, Kunststoffboxen oder auf Transportgestellen aus.

W-TEC Energiekabel erfüllen eine weitere wichtige Anforderung, die im Umfeld der Steuerungs- und Installationstechnik häufig problematisch ist. „Werden Maschinenteile und Komponenten unterschiedlicher Hersteller und Fabrikate miteinander verbunden, entstehen elektromechanische Schnittstellenprobleme“, erläutert LQ-Produktmanager Bernd Mack. Wer demnach im Maschinen- und Anlagenbau Aggregate, Asynchronmotoren oder Geräte verschiedener Hersteller im Einsatz hat, stellt oftmals fest, dass Kabel und Stecker nicht zusammenpassen.

W-TEC Energiekabel sind perfekt auf die Komponenten des EnergyLink-Systembaukastens von LQ Mechatronik-Systeme abgestimmt und schaffen durchgängige Verbindungen. Je nach Anwendung und technischer Anforderung können zahlreiche Anschlussvarianten mit X-TEC Steckverbindern - von M12, M15, M23, M32 - kundenspezifisch und passgenau gefertigt werden.

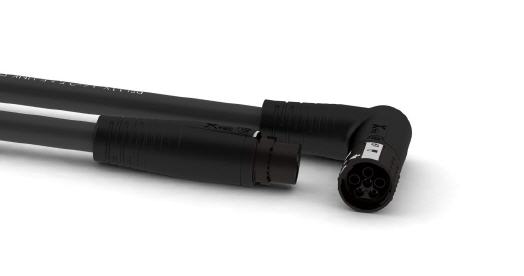

Besonders der automatisiert konfektionierte Steckverbinder W-TEC 15 gewährleistet einen hohen Schutz gegen Staub und Spritzwasser nach IP67. Die Umspritzung macht ihn außerdem manipulationssicher. In der geschirmten und ungeschirmten Variante ist das Energiekabel mit beidseitiger oder einseitiger Stecker-Buchse-Kombination sowie in gewinkelter und gerader Ausführung erhältlich. Zur einfachen Montage besitzen die Steckverbinder eine Schnellverriegelung.

Durch einfaches Drehen des Verbindungselements um weniger als 90 Grad ist der Stecker sicher verriegelt. Eine Vibrationssicherung verhindert ein ungewolltes Lösen der Steckverbindung. Passend zum standardisierten, konfektionierten Kabel hat LQ die passenden Anbaudosen in zwei verschiedenen Ausführungen entwickelt. Diese sind sowohl mit Einschraubgewinde als auch mit Anbauflansch verfügbar und lassen sich dadurch schnell und einfach an Motoren beziehungsweise Aggregaten anbringen.

Das W-TEC 15-Kabel enthält sechs Adern à 2,5mm2. Dieses innovative Design ermöglicht einen Nennstrom von 16 Ampere bei 630 Volt im Dauerbetrieb auf den drei Leistungskontakten und 10 Ampere auf den beiden Hilfskontakten. Diese außergewöhnlich große Leistung, bei so kleinen Abmessungen, ist auf dem Markt bisher einmalig. Konfektionen mit vergleichbarer Leistung sind in der Regel um einiges größer. Hinzu kommt eine Gewichtsreduktion, die den Einsatz des W-TEC 15 Kabels in Energieführungsketten begünstigt.

Überall dort, wo bewegte Maschinenteile mit Energie und Daten versorgt werden müssen, kommen die Energieführungsketten zum Einsatz. W-TEC Kabel sind auch hier erste Wahl, da sie in insgesamt bis zu 200 Typen für ein breites Anwendungsspektrum zur Verfügung stehen. Als Systempartner organisiert die LQ Group sämtliche Details der Maschineninstallation, kümmert sich um Hersteller und Lieferanten und liefert komplette, montagefertige Baugruppen, inklusive Installationsplänen sowie exakter Dokumentation. Das schafft enorme Vorteile hinsichtlich Qualität, Zeit und Kosten.
