Mehr Effizienz und höhere Sicherheit an Pressen

Sicherer Betrieb mechanischer Pressen

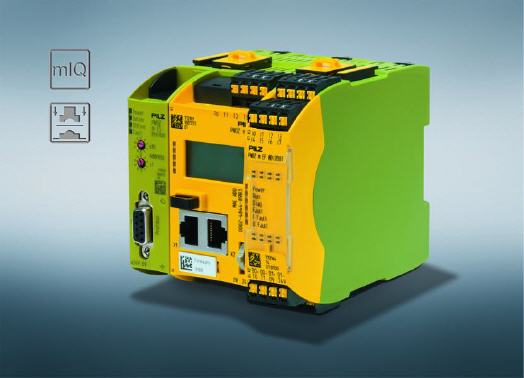

Eine sichere Überwachung mechanischer Pressen gewährleistet das zweipolige Halbleiterausgangsmodul ›PNOZ m EF 8DI2DOT‹ der konfigurierbaren sicheren Kleinsteuerungen ›PNOZmulti 2‹ von Pilz. Damit können Pressensicherheitsventile wie auch andere Aktoren, die zweipolig geschaltet werden müssen, einfach und sicher angesteuert werden.


Viele Funktionen – eine Lösung: Das zweipolige Halbleiterausgangsmodul verfügt über zwei Sicherheitsausgänge in Halbleitertechnik, die der Ansteuerung von Pressensicherheitsventilen oder anderen Aktoren, die zweipolig geschaltet werden müssen, dienen. Die acht Eingänge des Moduls können mit einer individuellen Filterzeit konfiguriert werden, um einen störungsfreien Betrieb mit unterschiedlichen Eingangssignalen zur ermöglichen.

Je nach Anwendung wird PL e nach EN ISO 13849-1 bzw. SIL CL 3 nach IEC 62061 erreicht. In Verbindung mit einem der PNOZmulti-2-Basisgeräte ist es mit dem neuen Halbleiterausgangsmodul PNOZ m EF 8DI2DOT so möglich, die Sicherheitsfunktionen einer kompletten Presse sicher zu überwachen.

Zertifizierte Pressenbausteine im Softwaretool PNOZmulti Configurator machen den Einsatz einfach und ökonomisch. Die Konfiguration der Betriebsarten wie Einrichtbetrieb, Automatik und Einzelhub, Überwachung eines mechanischen Nockenschaltwerks oder von berührungslos wirkenden Schutzeinrichtungen ist genauso einfach möglich wie die Laufwächterkontrolle zur Überwachung mechanischer Krafübertragung auf Wellenbruch, die Ansteuerung des Pressensicherheitsventils sowie die Hubauslösung durch Zweihandschaltung. Kurze Engineeringzeiten bei Planung und Projektierung helfen Zeit und Kosten zu sparen.

Pro Erweiterungsmodul wird ein eigenständiges Modulprogramm mIQ mit feingranularen modulspezifischen Einstellungen und 256 zusätzlichen Verbindungslinien im Softwaretool konfiguriert. Das Anwenderprogramm besteht dann aus einem Hauptprogramm und einem bzw. mehreren Modulprogrammen. Die Konfiguration der Pressen-Elemente erfolgt direkt im Modulprogramm, die Programmverarbeitung läuft dann dezentral im Modul ab, dadurch wird eine deutlich kürze Zykluszeit um ca. 3 ms erreicht.

Die Ausgangsansteuerung ist sehr schnell, so sind Reaktionszeiten mit < 8 ms möglich. Als Folge sind Pressen schneller abschaltbar, was die Sicherheit für den Bediener erhöht.

Mehr Informationen zur Pilz GmbH & Co. KG:

Kontakt  Herstellerinfo
Pilz GmbH & Co. KG
Felix-Wankel-Straße 2
73760 Ostfildern
Tel.: +49 711 3409-0
Fax: +49 711 3409-133
E-Mail: info@pilz.de
www.pilz.de
