cool - kühler - coolgrind
Schleifsysteme der Zukunft in der Praxis
Es wird sehr interessant, wenn aus einem Ozean der Eintönigkeit und Gleichheit jemand mit erfrischend neuen Ideen auftaucht. Im Bereich Schleifen ist dies eindeutig Gerhard Gerhard Schrottner gelungen, der seit geraumer Zeit seine Vision von innengekühlten Schleifscheiben verfolgt. Seine Grundeinstellung ist einfach: „Spass mit Schleifen – Schleifen mit Spass!“
Seit mehr als 20 Jahren nimmt sich Herr Gerhard Schrottner der Optimierung von Schleifprozessen an und stößt immer wieder auf das gleiche Problem: Die Temperaturentwicklung im Schleifprozess. Maschinenhersteller steuern seit Jahren mit höheren Spüldrücken und optimierten Kühlmittelzuführungen Dieser Thematik entgegen um einen kühleren Schliff zu erzeugen.

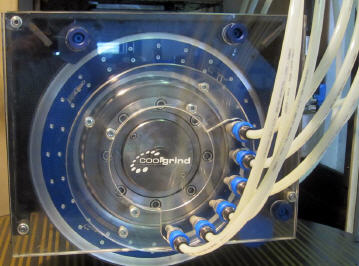

Im Kampf gegen die Temperaturentwicklung ist Herr Gerhard Schrottner auf ganz anderen Wegen unterwegs. Seine Idee ist einfach: das Kühlmittel wird seitlich in die Schleifscheibe unter Verwendung der vorhandenen Kühlmittelleitungen eingebracht. Durch die Rotation der Schleifscheibe wird das Schleifmedium in ein ausgeklügeltes turbinenartiges Labyrinth ins Innere der Schleifscheibe gedrückt und tritt mit der richtigen Geschwindigkeit durch den Schleifbelag aus. Dadurch wird der Schleifbelag kühl und sauber gehalten.
Im Bereich Werkzeugschleifen werden die coolgrind Schleifscheiben seit geraumer Zeit erfolgreich eingesetzt. Die Erfolgsliste ist lang:
- kürzere Bearbeitungszeiten
- bessere Oberflächen
- höhere Prozesssicherheit im Laderbetrieb
- weniger Abrichten
- deutlich niedrigere Temperaturen am Werkstück und an der Schleifscheibe
- überlegene Kantenstabilität
- erhöhte Maschinensauberkeit
Flachschleifen mit coolgrind
Die Firma H-Tec Präzisionstechnik GmbH aus Österreich ist ein geschätzter Partner für höchste Präzision. Auf der ständigen Suche nach Möglichkeiten den Schleifprozess zu optimieren wurde man auf das coolgrind System aufmerksam. Auf einer Favretto MR 7U – 120 werden diverse Präzisionsteile im Flachschleifverfahren bearbeitet. Ein erster Versuch mit der coolgrind Schleifscheibe in der Dimension 450 mm Durchmesser, 50 mm Breite, 6 mm Belaghöhe und einer Korngröße CBN 91 verblüffte alle Beteiligten.
Ziele der Versuchsreihe:
- Erreichung der geforderten Ra- und
- Rz-Werte
- geringer Schleifscheibenverschleiß
- Erhöhung des Zustellbetrages
Versuchsmaschine:
- Favretto MR 7U -120
Werkstück :
- Abmessungen: 1050mm x 1050mm
- Werkstoff GG30
Erzielte Ergebnisse:
- Die Zustellung konnte um mindestens
- 50 Prozent erhöht werden
- Ein Schleifscheibenverschleiß war nicht erkennbar
- Die Oberflächenrauhigkeit wurde durch das coolgrind System geringfügig höher
- Die Selbstreinigung der Schleifscheibe ist erheblich höher
- Der Schleifbelag setzt sich nicht zu und bleibt dadurch länger schneidfreudig
- Die Schleifbrandgefahr wurde deutlich reduziert
- Die Thermische Belastung von Schleifscheibe und Werkstück sind nicht mehr vorhanden
- Der Einsatz von Hochdruckpumpen ist nicht mehr erforderlich
- Geringere Belastung an der Schleifspindel
Mehr Informationen:
![]() |
Gerhard Schrottner |
![]() |
Technisches Büro für Zerspanungstechnik |
![]() |
Kleingaisfeld 163 |
![]() |
A-8564 Krottendorf |
![]() |
Tel.: +43 (0)3143 / 3217 |
![]() |
E-Mail: office@coolgrind.com |
![]() |
www.coolgrind.com |
