KASTO- Steuerungen für Sägemaschinen

Mit der BasicControl als universeller Standardsteuerung, der EasyControl als Steuerung mit Datenbankfunktionalität für mittlere Anforderungen und der High-End-Steuerung TechnoControl steht den Kunden der KASTO Maschinenbau GmbH & Co. KG in Achern ein komplett skalierbares und einfach an die Anforderungen anpassbares Steuerungskonzept zur Verfügung.

Dabei ist auf den ersten Blick die einheitliche Handschrift und das durchgängige Konzept zu erkennen, das hinter dem Anforderungsprofil für die Steuerungsentwicklung bei KASTO steckt:

• Alle Steuerungen basieren auf modernster Standardhardware, festplattenlosen Industrie- Panels mit dem Betriebssystem Windows CE oder Industrie-PCs unter Windows XP.

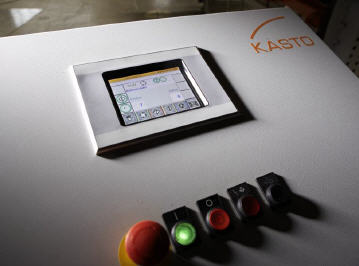

• Die Bedienung aller Steuerungen erfolgt über Color-Touchscreen.
• Alle Steuerungen beinhalten eine Soft-SPS, programmierbar unter STEP 7 von Siemens, dem Quasi- Standard für die Programmierung und Diagnose von SPS-Steuerungen. Inzwischen veraltete Konzepte, die aus einer Kombination von Hardware- SPS und abgesetztem Bedienterminal bestehen, kommen nicht mehr zum Einsatz.
• Bei allen Steuerungen sind die Ein- und Ausgänge dezentral angeordnet, die Anbindung an die jeweilige Steuerung erfolgt über Feldbus.

Bei der Gestaltung der Bedienoberflächen und der Softwareentwicklung wurde äußerster Wert auf die Durchgängigkeit des Bedienkonzeptes und auf die Standardisierung der Abläufe gelegt. Erstmals konnte damit ein einheitliches Look-and-Feel zwischen allen KASTO-Sägesteuerungen und sogar zu den im Lagerbereich eingesetzten Steuerungen umgesetzt werden. Für den Kunden erleichtert sich damit die Einarbeitung, unabhängig vom Maschinentyp und unabhängig von der Steuerung.

Schon die BasicControl als Einstiegssteuerung beinhaltet viele Funktionen, die dem Bediener die Arbeit erleichtern und eine effektive Maschinenauslastung absichern. Die enthaltenen Säge- Technologietabellen auf Basis der langjährigen Erfahrung der KASTO-Technologieentwicklung ermöglichen optimale Schnittwerte bei ausgezeichneten Standzeiten. Über die Prozeßvisualisierung hat der Bediener auf einer Bildschirmseite jederzeit alle relevanten Daten und Bedienmöglichkeiten zur Verfügung.

Die EasyControl-Steuerung ist die ideale Basis für die Nutzung des KASTO Performance Cuttings - der fortschrittlichsten und leistungsfähigsten Bandsägetechnologie auf dem Markt. Zusätzlich bietet sie dem ambitionierten Kunden mit der integrierten Datenbank für Werkstoffe, Materialien und Aufträge umfangreiche Möglichkeiten, den Sägeprozess seinen spezifischen Anforderungen anzupassen. Sämtliche Funktionen für eine automatisierte Materialzuführung über Magazine oder die Beschickung aus dem Lager sowie die Abschnittentsorgung und -Sortierung sind ebenfalls enthalten.

Das Highlight bei der Steuerung EasyControl ist der Selbstlerneffekt sämtlicher materialspezifischer Technologiedaten, die bei notwendigen Anpassungen, z.B. durch verbesserte Werkzeuge, nicht kompliziert eingegeben werden müssen sondern bei Bedarf mit einfachem „Knopfdruck“ in die Materialdaten zurückspeicherbar sind und ab dann für den nächsten Auftrag sofort zur Verfügung stehen. Ebenfalls integriert ist eine Werkzeugdatenbank mit der eine Vielzahl werkzeugspezifischer Daten, wie unter anderem die Schnittfläche und die Reduzierungen der Schnittdaten beim Einsägen nach einem Werkzeugwechsel, generiert und automatisiert zugewiesen werden können. Umfangreiche Statistikfunktionen, die mit dem Softwarepackage „Datenexport“ auch für eine Weiterverarbeitung und Analyse in externen Programmen (zum Beispiel Microsoft Excel) exportiert werden können, erhöhen den Kundennutzen zusätzlich.

Das Einsatzgebiet der TechnoControl-Steuerung auf Basis eines leistungsfähigen Industrie- PCs, die u.a. auch alle Funktionen der EasyControl beinhaltet, sind komplexe Anwendungen, für die die Installation zusätzlicher PC-Anwendungen notwendig ist. Dazu gehören etwa die Abschnittmarkierung, die Abschnittentsorgung über Roboter und die Integration in ein KASTOcenter oder die vollautomatische Materialbeschickung über eine KASTOsawcell aus einem Langgutlager. Ebenfalls auf der TechnoControl lauffähig ist die Stangenoptimierungssoftware für Gerad- und Gehrungsschnitte KASTOoptisaw.

Für EasyControl und TechnoControl gibt es umfangreiche Möglichkeiten, die Steuerungen in die IT- Umgebung des Kunden einzubinden beziehungsweise auf Daten in den Steuerungen zuzugreifen. Über die Softwareoption „Hostschnittstelle“ und den standardisierten Telegrammverkehr können die Steuerungen direkt an das Warenwirtschafts- oder Produktionssteuerungssystem des Kunden angebunden werden.

Die Übertragung und Überwachung von Bearbeitungsaufträgen, die Abfrage des Maschinezustandes, die Vorberechnung der Maschinenbelegungszeit und viele weitere Funktionen sind damit online und ohne manuelle Eingriffe möglich.

Für kleinere Firmen, deren IT- Infrastruktur noch nicht in vollem Umfang die Produktionsprozesse abbildet, bietet KASTO mit der PC- lauffähigen AV- Software „KASTOsawmanager“ den kundenseitigen Gegenpart für die Hostschnittstelle. Nachfolgende Funktionen sorgen für Transparenz in der Arbeitsvorbereitung:

• Eingabe und Modifikation von Sägeaufträgen
• Sortieren von Aufträgen, z.B. nach Material, nach gewünschtem Fertigstellungsdatum, usw..
• Übergabe von Sägeaufträgen an die Maschine bzw. Verteilung der Sägeaufträge auf verschiedene Maschinen.
• Anfrage der theoretischen Auftragsbearbeitungszeiten von den Maschinen zur optimalen Maschinenplanung in der Sägerei
• Abruf des aktuellen Auftragsstandes von den Maschinen und des voraussichtlichen Auftragsendes.
• Anlegen von neuen Materialstammdaten. Die Stammdatensätze werden automatisch mit der Maschinensteuerung abgeglichen.
• Option: Integration Optimierungssoftware „KASTOoptisaw“ zur Stangenoptimierung von Geradschnitt- und Gehrungsaufträgen
• Option: Stangen- und Reststückverwaltung

Wenn keine direkte Netzwerkeinbindung der Steuerungen möglich ist, besteht mit dem Softwarepackage „Datenexport“ die Möglichkeit, verschiedenste Daten, wie zum Beispiel den Auftragsspeicher, die Artikelstammdaten, verschiedene Statistikfunktionen et cetera, für eine Weiterverarbeitung in externen Programmen über USB- Stick als csv-Datei aus den Steuerungen auszulesen.

Eine eigenständige Optimierung des Reststücks, in dem die Steuerung nach Erkennen des Materialendes prüft, ob im Auftragsspeicher weitere Aufträge mit einer Abschnittlänge vorhanden sind, die mit der verbleibenden Restlänge noch sägbar sind, ist standardmäßig in allen KASTO- Sägesteuerungen integriert.

Betrachtet man eine Vielzahl von Aufträgen für den gleichen Artikel vorab und bezieht diese auf den zur Verfügung stehenden Materialvorrat, sind Zuordnungen denkbar, die zusätzliche Materialeinsparungen ermöglichen. Besonders bei teuren Materialien und Aufträgen mit Gehrungsschnitten sind solche Ansätze sinnvoll.

Da eine leistungsfähige Software, die speziell die Belange von Sägemaschinen berücksichtigt auf dem Markt nicht verfügbar ist, hat KASTO diese Software „KASTOoptisaw“ selbst entwickelt. KASTOoptisaw ist ein Softwaretool, welches auf Basis einer idealen Kombination heuristischer und evolutionärer Optimierungsalgorithmen die anstehenden Aufträge optimal dem vorhandenen Materialvorrat zuordnet.

Spezielle Kriterien für die Optimierung, zum Beispiel das vorrangige Aufsägen von Reststücken oder das Sägen mit möglichst wenigen Stangen (Vermeidung von Transport- beziehungsweise Stangenwechselvorgängen) sind anwählbar.

Lauffähig ist die Software auf der Steuerung TechnoControl für Stand- Alone- Maschinen und der Arbeitsvorbereitungs- Software „KASTOsawmanager“. Ideal ist die Anwendung von KASTOoptisaw auf dem Lagerverwaltungsrechner KASTOlvr. In Kombination mit einer Integration von Sägemaschinen in ein Sägezentrum KASTOcenter oder eine Sägezelle KASTOsawcell ist eine ständige Onlineoptimierung, die zu umfangreichen Materialeinsparungen führt, gegeben.
