Neues von Weiler

Präzisions-Drehmaschinen für die Zerspanung

Ein breites Spektrum an Präzisions-Drehmaschinen für die gesamte Zerspanung zeigte WEILER auf der AMB 2012 in Stuttgart. Das Unternehmen präsentierte eine große Auswahl an konventionellen, servokonventionellen, zyklengesteuerten und CNC-Präzisions-Drehmaschinen. Sämtliche Modelle zeichnen sich durch eine einfache Handhabung, größte Genauigkeit und höchste Laufruhe über alle Drehzahlbereiche aus, wodurch feinste Oberflächen erzielt werden.


Mit der neuen 4-Bahnenbett-Präzisions-Drehmaschine ist WEILER einer der wenigen Hersteller aus dem deutschsprachigen Raum, der diesen Maschinentyp anbietet. Die Innovation gibt es in zwei Ausführungen als V90 und V110 mit Zyklenautomatik, digitaler Antriebstechnik und Umlaufdurchmessern über Bett von 940 mm beziehungsweise 1160 mm und über Plan von 590 mm und 810 mm. V90 und V110 wurden extra entwickelt, um lange und dünne Werkstücke bis zu einem Gewicht von 8 t in nur einer Aufspannung bearbeitet können. Dazu kann der Schlitten die feststehenden Lünetten überfahren.

Ihren Namen hat die 4-Bahnenbett-Präzisions-Drehmaschine von den vier Führungen, an denen Lünette und Schlitten entlang bewegt werden. Eine gesonderte Pressemitteilung zur 4-Bahnenbett-Präzisions-Drehmaschine enthält weitere Details.

Konventionelle Präzisions-Drehmaschinen: präzise und zuverlässig
Mit den Modellen DA 260 AC, Condor VC plus und Praktikant GS stellt WEILER drei Vertreter der konventionellen Präzisions-Drehmaschinen aus. Die bewährten WEILER-Modelle für die Fertigung von Einzelteilen und Kleinserien zeichnen sich durch Präzision, Ergonomie, Zuverlässigkeit und Sicherheit aus. Das breite Einsatzspektrum und die bewährte Langlebigkeit machen das Universaldrehmodell DA260 AC interessant. Erhältlich ist es mit Spitzenweiten zwischen 1.000 mm und 2.000 mm und einem Umlaufdurchmesser über Bett von 535 mm. Angeboten wird die DA 260 mit einem Drehzahlbereich von 20 bis 2.000 U/min.

Der Name „Praktikant GS“ lässt auf ein Modell für die Ausbildung und Fortbildung schließen – es handelt sich aber gleichzeitig um eine vollwertige Präzisions-Drehmaschine für die Fertigung. Sicherheit steht im Mittelpunkt, das bestätigt auch das verliehene „GS“-Zeichen: Dazu gehören zahlreiche Details wie eine automatische Handradausrückung, die Leit- und Zugspindelabdeckung, eine Spindelbremse und die Entschärfung von Quetschstellen. Die Spitzenweite der Praktikant GS beträgt 650 mm, der Umlaufdurchmesser über Bett 320 mm, sie verfügt über ein Schaltgetriebe mit acht Getriebestufen und bietet Drehzahlen von 48 bis 2.500 U/min.

Condor VC plus: komfortabel drehen in Ausbildung und Industrie
Etwas größer und komfortabler in der Ausstattung ist die ebenfalls konventionelle Condor VC plus. Sie bietet eine Spitzenweite von 800 mm und einen Umlaufdurchmesser über Bett von 360 mm. Der Hauptantrieb mit 10,5 kW und ein Spindelstock mit einer Bohrung von 57 mm ermöglichen eine kräftige Zerspanung. Der Drehzahlbereich reicht von 30 bis 4.000 U/min. Dank der großen Präzision übertreffen ihre Abnahmewerte die Norm DIN 8605.

Bestmögliche Arbeitsergebnisse bietet die konventionelle Präzisions-Drehmaschine auch bei Werkstücken mit kleinem Durchmesser. Die komfortable Anzeige- und Regelelektronik ›WEILER VC plus‹ mit übersichtlichem 8-Zoll-Farbbildschirm ermöglicht das Arbeiten mit konstanter Schnittgeschwindigkeit, das mühelose Drehen von Kegeln und das Schneiden sämtlicher Gewinde.

Das optionale Lehrer-IdentifikationS-SYstem „e-LISSY“ erlaubt, über verschiedene Codierchips individuelle Zugangsberechtigungen zu vergeben. Die Condor VC plus kann damit perfekt an den jeweiligen Ausbildungsfortschritt angepasst werden. Außerdem senkt das Energieeffizienzsystem „e-TIM“ dreifach den Energieverbrauch: Ein voreingestellter Timer versetzt die Maschine in den Standby-Modus, nicht benötigte Komponenten werden automatisch abgeschaltet und die Bremsenergie wird zurück ins Stromnetz gespeist.

Servokonventionell drehen mit Einfachzyklen
Manuelles Drehen wird auf einer servokonventionellen Präzisions-Drehmaschine mit einer Reihe von Einfachzyklen nochmals vereinfacht. Aus dieser Kategorie stellt WEILER die C30 aus, die sich durch Bedienkomfort und Oberflächenqualität gleichermaßen empfiehlt. Denn sie bietet eine konstante Schnittgeschwindigkeit, Werkzeugmachergenauigkeit und ein Positionieren im µ-Bereich – auch über elektronische Handräder.

Zyklen zum Kegel- und Radiendrehen können bequem über vorgefertigte Eingabemasken angewählt werden – dadurch werden Arbeitsabläufe spürbar verkürzt. Die Dimensionen der Drehmaschine von 750 mm Spitzenweite, 330 mm Umlaufdurchmesser über Bett und einer Spindelbohrung von 40,5 mm erlauben ebenso ein breites Anwendungsfeld wie die 9 kW Leistung des stufenlosen Antriebs mit einem großzügigen Drehzahlbereich von 1-4.500 U/min.

Von WEILER erfunden: die zyklengesteuerte Präzisions-Drehmaschine
Präzisions-Drehmaschinen mit Zyklenautomatik hat WEILER mit den Modellen E40 und E110 x 3000 mm im Angebot. Zum Einsatz kommt eine ausgereifte, von WEILER selbst entwickelte, anwenderorientierte Software mit intuitiv bedienbarer Oberfläche, die auf einer Grundsteuerung des Partners Siemens basiert. Damit können ohne Programmierkenntnisse schnell und einfach zahlreiche Zyklen vom Abspanen über Einstechen und Gewindeschneiden bis hin zum Bohren abgerufen werden. Einzeln oder aneinandergereiht laufen sie dann automatisch ab und sorgen für höchste Präzision und Oberflächengüte.

Bei einem Umlaufdurchmesser über Bett von 435 mm und 66 mm Spindelbohrung trumpft die E40 mit einer enormen Zerspanungsleistung dank des 20 kW starken Antriebs. Die deutlich größere E110 x 3000 mm steht für die Schwergewichtsklasse der zyklengesteuerten E-Reihe von WEILER, die besonders für die Energietechnik, den allgemeinen Maschinenbau und die Erdöl- und Schiffsbauindustrie interessant ist. Die Präzisions-Drehmaschine bietet eine Spitzenweite von 2.000 mm bis 15.000 mm bei einem Umlaufdurchmesser über Bett von 1.100 mm und ist erhältlich mit Spindelbohrungen zwischen 128 mm und 362 mm und einer Antriebsleistung von 45 kW.

Drehen und Fräsen in nur einer Aufspannung

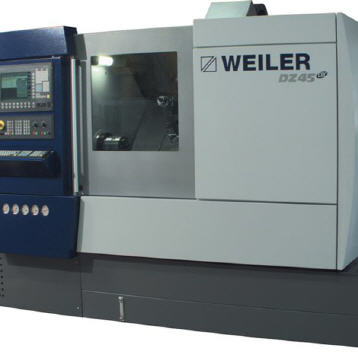

Das CNC-Drehzentrum DZ45 AGY ist mit einer zusätzlichen Y-Achse mit Verfahrwegen von +45 mm und -35 mm ausgestattet und für den Einsatz angetriebener Werkzeuge ausgerüstet. Das Bearbeiten von komplexen Werkstücken in nur einer Aufspannung ist damit problemlos möglich. Dank kurzer Rüstzeiten, hohen Eilgangsgeschwindigkeiten und umfangreichen Bearbeitungsmöglichkeiten bietet die DZ45 AGY einen deutlichen Produktivitätsgewinn.

Mobile Radialbohrmaschine
Neben zahlreichen Präzisions-Drehmaschinen als Exponate war auf dem Messeauftritt von WEILER auch die Montage-Radialbohrmaschine VOM 50 zu sehen. Als transportable Maschine kommt sie zum Werkstück und ist dank ihrer sieben Achsen für Bohr- und Reibarbeiten sowie Gewindeschneiden an unzugänglichen Stellen bestens geeignet. Für eine gute Ergonomie sorgt die übersichtliche Bedientafel – die Bohrmaschine ist daher auch mühelos bei der Montage oder auf Baustellen einsetzbar.



Mehr Informationen zur Weiler Werkzeugm. GmbH:

Kontakt  Herstellerinfo
Weiler Werkzeugmaschinen GmbH
Mausdorf 46
91448 Emskirchen
Tel.: 0 91 01 - 7 05-0
Fax: 0 91 01 - 7 05-122
E-Mail: info@weiler.de
www.weiler.de
