Schrumpfen und Kühlen in einem Arbeitsschritt
Wollschläger vertreibt neues Tischgerät
Um bei der Fertigung ein Werkzeug aus einem Guss zu erhalten, werden thermische Spannverfahren angewendet. Dabei wird der kalte Werkzeugschaft in die erhitzte Werkzeugaufnahme eingeschrumpft. Für den Einsatz in Branchen mit höchsten Anforderungen an Geschwindigkeit und Präzision bei der Spanntechnik ist das Tischschrumpfgerät ISG3400TWK der Helmut Diebold GmbH & Co. KG mit integrierter Wasserkühlung optimal geeignet. Die mit dem red dot award 2012 für herausragendes Produktdesign ausgezeichnete Neuentwicklung ist ein Highlight im Katalog „Werkzeuge 2012/2013“ der Wollschläger GmbH & Co. KG. Mit dem in Deutschland produzierten Tischschrumpfgerät lassen sich Werkzeuge mit einem Durchmesser von 3 bis 32 Millimetern in einem Arbeitsvorgang schrumpfen und kühlen.
![](../../../images/k800_wollschlaeger_tischschrumpfgeraet-isg3400_540.jpg)

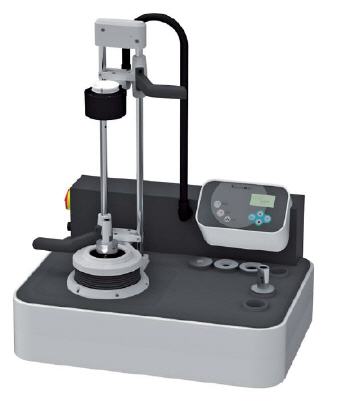

Das Schrumpfgerät ISG3400TWK der Helmut Diebold GmbH & Co. KG ist mit einer innovativen Neuerung ausgestattet, die bisher einmalig bei Tischgeräten ist: die integrierte „Cool Down“-Flüssigkeitskühlung. Diese Technologie ist bis zu zehn Mal effektiver als Kontaktkühlsysteme und verhindert eine Beschädigung der Werkzeugschneide. Gleichzeitig ist eine Energieeinsparung von bis zu 20 Prozent möglich, da ein aktives Kühlen der Emulsion entfällt.
Das Werkzeug wird in der gleichen Position erhitzt und gekühlt. Heiße Schrumpfaufnahmen müssen daher nicht mehr umgesetzt oder verschoben werden und es besteht keine Verbrennungsgefahr für den Anwender. Werkzeuge können zügig gewechselt werden, da ihre Abkühlzeit nur 20 Sekunden beträgt.
Das Tischschrumpfgerät ISG3400TWK zeichnet sich durch sein modernes, preisgekröntes Design sowie das anwenderfreundliche ThermoGrip-Bedienkonzept aus. Für alle standardisierten ThermoGrip-Schrumpffuttergeometrien steht eine Auswahl fest hinterlegter Parameter zur Verfügung. Bei sachgemäßer Bedienung wird dadurch eine Überhitzung der Futter ausgeschlossen. In der manuellen Einstellung können kundenspezifische Aufnahmen oder Wettbewerbsfutter ermittelt und im Werkzeugspeicher hinterlegt werden.
Mit seinen Anmessungen von 580 Millimeter Tiefe, 800 Millimeter Breite und einer Höhe von 960 Millimetern lässt sich das Gerät optimal in das Arbeitsumfeld integrieren, selbst wenn wenig Platz vorhanden ist. Eingesetzt wird das Tischschrumpfgerät unter anderem in der Automobilindustrie, der Medizintechnik, im Gesenk- und Formenbau sowie in der Luft- und Raumfahrttechnik – überall dort, wo eine präzise Spanntechnik bei hohen Bearbeitungsgeschwindigkeiten gefragt ist.
Mehr Informationen zu Wollschläger:
![]() |
Wollschläger GmbH & Co. KG |
![]() |
Industriestraße 38c |
![]() |
44894 Bochum |
![]() |
Tel.: 0234 / 9211-0 |
![]() |
Fax: 0234 / 9211-440 |
![]() |
E-Mail: verkauf@wollschlaeger.de |
![]() |
www.wollschlaeger.de |
