Ideal für Kleinstteile

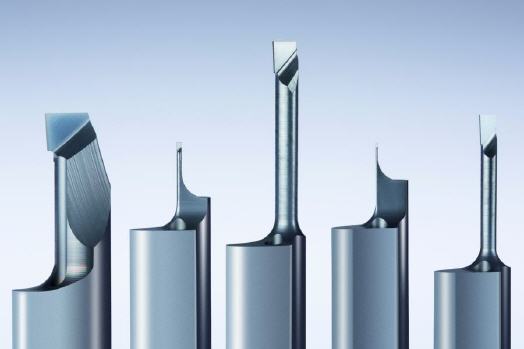

Supermini Typ 105 von Horn

Das Werkzeugsystem Supermini Typ 105 von HORN löst bei Bohrdurchmessern zwischen 0,2 mm und 6 mm mit weit über 1.500 Varianten von Schneidplatten erfolgreich anspruchsvolle Aufgabenstellungen. Es beweist seine Stärken in einem breiten Anwendungsspektrum beim Ausdrehen, Einstechen, Fasen, Gewindedrehen, Axialeinstechen, Ausspindeln Plandrehen und Nutstoßen kleiner und kleinster Durchmesser. Das bisherige Einsatzspektrum der Bearbeitung von Stählen, Guss, NE-Metallen, exotischen Werkstoffen und harten Werkstoffen bis 66HRc wird nun ergänzt um Ausdreh- und Stechoperationen bei Kleinstteilen.


Für die Mikrobearbeitung von Kleinstteilen erhielt der Supermini eine spezielle Schneidenausführung für kleine Vorschübe bei geringen Schnittgeschwindigkeiten. Damit können glänzende Oberflächen ab 0,2 mm Innendurchmesser erzeugt werden. Varianten zum Ausdrehen sind ohne Eckenradius oder mit einem Eckenradius von 0,03 mm erhältlich, zum Freidrehen stehen Schneiden mit Eckenradius 0,05 mm zur Verfügung. Inneneinstiche sind ab w = 0,5 mm möglich. Die Schneiden besitzen eine abgestimmte Beschichtung mit harter Randzone.

Wie bei allen Superminis von HORN ist das Spannen der Werkzeuge besonders anwenderfreundlich: Für alle Schneidplatten einer Typenreihe ist nur ein Standard-Klemmhalter nötig. Diese Halter sind mit und ohne Innenkühlung sowie mit verschiedenen maschinenseitigen Schnittstellen in Rechts- und Linksausführung verfügbar.



Mehr Informationen zur Paul Horn GmbH

Kontakt  Herstellerinfo
Paul Horn GmbH
Unter dem Holz 33-35
72072 Tübingen
Telefon: 07071 7004-0
Fax: 07071 7289-3
E-Mail: info@phorn.de
www.phorn.de
