Innovatives von Blum-Novotest

Blum-Novotest präsentiert auf der EMO 2015 das modulare Rauheitsmessgerät TC63-RG, neue Softwarelösungen rund um die maschinenintegrierte Rauheitsmessung und das scannende, digiloge Messen in Werkzeugmaschinen.

Winfried Weiland, Leiter Marketing bei Blum-Novotest, erläutert: "Mit unseren neuesten Technologien – Rauheitsmessung und DIGILOG-Technologie – haben wir auf den vergangenen Messen eine enorme Resonanz erhalten. Vor allem die maschinenintegrierte Prüfung von Werkstückoberflächen war ein echter Besuchermagnet. Dieser Umstand hat uns darin bestärkt, die Weiterentwicklung beider Technologien nochmals zu forcieren. Wir sind stolz, auf der kommenden EMO den neuesten Sprössling der BLUM DIGILOG-Familie, das Rauheitsmessgerät TC63-RG, vorstellen zu können. Der TC63-RG wurde speziell für hochpräzise Rauheitsmessungen an geraden Standardgeometrien, wie z.B. Pleuel- und Zylinderbohrungen, Dichtflächen oder Lagersitze entwickelt. Damit sind wir derzeit der weltweit einzige Messtechnikhersteller, der voll werkzeugmaschinentaugliche Lösungen zur Rauheitsmessung anbietet.“

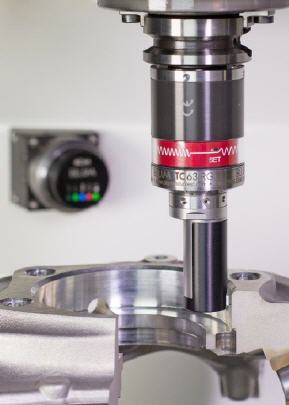

Das Rauheitsmesssystem TC63-RG ist im Prinzip eine Kombination aus analogem Rauheitssensor, Standard-Zubehör wie Verlängerungen und Winkelstücke, sowie einem Grundgerät mit integrierter BRC-Funkübertragung. Durch die modulare Bauweise kann der Nutzer das System sehr einfach an seine messtechnischen Anforderungen anpassen, was z.B. bei großen Werkstücken oder schwer zugänglichen Oberflächen sehr hilfreich ist.
Die Messwertgenerierung erfolgt durch ein neuentwickeltes Messelement, welches in ähnlicher Form bereits seit Jahrzehnten in BLUM-Bohrungsmessköpfen zum Einsatz kommt.

Dank einer sehr geringen Messkraft kann ein Norm-ähnliches, kegelförmiges Tastelement mit sehr kleinem Spitzenradius eingesetzt werden, wodurch sehr präzise Messungen möglich sind. Die Messauflösung des Systems beträgt beeindruckende 70 Nanometer. Typische Oberflächen aus den Bereichen Fräsen, Drehen und Schleifen können somit innerhalb von wenigen Sekunden μm-genau geprüft und entsprechend der Rauheitskenngrößen Ra, Rq, Rt, Rz und Rmax ausgewertet werden.

Auf der EMO präsentiert BLUM jedoch nicht nur neue Hardware, sondern außerdem weiterentwickelte Software für die Bereiche Rauheitsmessung und DIGILOG-Technologie. Zu den Neuerungen gehören u.a. erweiterte Auswerte- und Visualisierungsmöglichkeiten. Mit der Software RG 2.0 können jetzt zusätzlich zu den berechneten Rauheitswerten auch Parameter wie Welligkeit, Schieflage oder Traganteil der gemessenen Oberfläche dargestellt werden. Andererseits sind mit der DIGILOG-Software – im Falle einer wegbasierten Erfassung – nun auch kundenspezifische Signalauswertungen möglich, wodurch neben Form- und Oberflächenfehlern beispielsweise auch Länge oder Winkel der gemessenen Fläche protokoliert werden kann.

Große Fortschritte haben die Spezialisten von BLUM ebenfalls bei der Anbindung der DIGILOG- und RG-Systeme an die Steuerung der Bearbeitungszentren gemacht. Neben der Möglichkeit, die Auswertesoftware über das neue BLUM Touch-Panel TP48-21 zu bedienen, welches sich optimal für Nachrüstungen eignet, ist jetzt auch die direkte Anzeige und Bedienung am Steuerungsbildschirm der Maschine möglich. Der Bediener wechselt in diesem Fall einfach per Softkey zwischen Bearbeitungsprogramm und BLUM-Benutzeroberfläche und kann in diesem Zuge bequem z.B. Warn- und Toleranzgrenzen definieren oder aktuelle Messergebnisse analysieren.

Die neuen Softwareversionen werden dabei auf dem im Schaltschrank installierten BLUM IPC48-20 mit Windows 7 Embedded ausgeführt und per Remote-Verbindung auf der Steuerung angezeigt. Im Falle einer Siemens 840Dsl-Steuerung kann bei DIGILOG-Anwendungen dank der leistungsstarken CPU sogar ohne zusätzlichen IPC gearbeitet werden.

„In den vergangenen Jahren hat bei der Entwicklung neuer Werkzeugmaschinen die Bedeutung von Design und Benutzerfreundlichkeit stark zugenommen. Zusätzliche Anzeige- und Bedieneinheiten, die den optischen Eindruck einer Maschine beeinträchtigen oder die Bedienung erschweren, sind einfach nicht mehr zeitgemäß. Wir freuen uns daher, für viele Steuerungen integrierte Lösungen anbieten zu können, um diesem Anspruch gerecht zu werden,“ schließt Winfried Weiland.
