Partieller Ausgleich für schräge Verbindungen

Abgestufte Zwischenlagen für Fügestellen

Wie bewältigt man bei Fügestellen mit schrägem, keilförmigem oder gar völlig unebenem Querschnitt einen präzisen Toleranzausgleich? Als Antwort darauf hat der Zwischenlagen-Spezialist MARTIN in seiner Produktlinie M-Tech-L einen neuen Typus von Zwischenlagen mit partiell abstufbarem Querschnitt entwickelt.

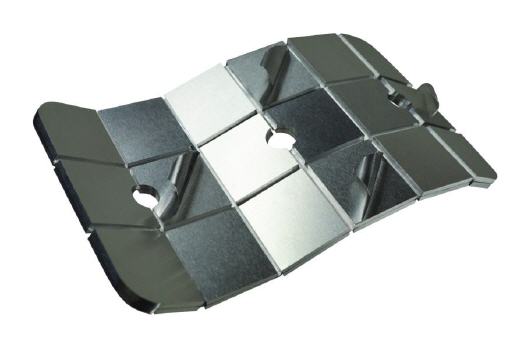

Seinbe innovativen Feinabstimmfolien bezeichnet MARTIN auch als Tapered Laminated Shims und verweist damit auf deren außergewöhnlichen Aufbau: Von oben betrachtet, erkennt man auf der Passplatte aneinander gesetzte Segmente. Diese Segmente sind einzeln in der Dicke zu reduzieren, da sie aus vielen abschälbaren Folien unterschiedlicher Stärken (25 - 100 µm) bestehen. Somit können durch Abschälen von Hand reliefartige Abstufungen erzeugt werden, die sich mit einer Genauigkeit im Zehntelbereich dem Fügespalt annähern lassen.

Die treppenförmige oder unebene Struktur wird abschließend mit einer dünnen, selbstklebenden Deck- bzw. Schutzfolie überzogen, so dass die gesamte Zwischenlage eine geschlossene Oberfläche mit fließenden Übergangen zwischen ihren einzelnen Niveaustufen erhält. Da es sich bei den neuen Zwischenlagen des Typs M-Tech-L TLS (Tapered Laminated Shim) immer um Zeichnungsteile handelt, ist deren Gestaltung sehr flexibel. Gesamtkontur und -höhe, Segmentierung, Folienstärke und Werkstoff sind auf der Grundlage der bestehenden MARTIN-Materiallisten weitgehend frei wählbar.

Diese inzwischen zum Patent angemeldete Innovation auf dem Gebiet der Zwischenlagen hat binnen kurzem das Interesse erster Anwender in der Luftfahrt und im allgemeinen Maschinen- und Anlagenbau geweckt. Wo immer ein ganz individuell partitionierbarer Distanzausgleich für nicht-parallele Fügestellen benötigt wird, erweist sich der neue M-Tech-L TLS (Tapered Laminated Shim) als hochflexible und sehr wirtschaftliche Lösung für die gesamte Prozesskette. Der Einsatz komplexer mechanischer Ausgleichsverfahren kann entfallen.



Mehr Informationen zur Georg Martin GmbH:

Kontakt  Herstellerinfo
Georg Martin GmbH
Martinstraße 55
63128 Dietzenbach
Tel.: 0049/ (0) 6 0 74/ 40 99 49
Fax: (0) 6 0 74/ 40 99 99
E-Mail: verkauf@georg-martin.de
www.georg-martin.de
