Linearmotoren mit Anspruch

Für die hochpräzise und wirtschaftliche Bearbeitung mit CNC-Maschinen ist nicht zuletzt die Antriebstechnik von entscheidender Bedeutung. Dabei sollen die eingesetzten Motoren gleichmäßige Achsbewegungen und hohe Leistung ermöglichen. Ebenso wird enormer Wert auf Robustheit, Verschleißresistenz und lange Lebensdauer der Komponenten gelegt. Genau für diese Anforderungen konstruierte ANCA Motion die neuen LinX Linearmotoren.


Vor über 40 Jahren begann die Firmengeschichte von ANCA Motion mit der Konzeption und Fertigung flexibler Steuerungssysteme, insbesondere für hochpräzise CNC-Maschinen. Heute bietet das Unternehmen Servo-Antriebe, Motoren, Motion Control, SPS, CNC, Feldbus-Module, Benutzeroberflächen sowie Software. Daneben entwickelt ANCA Motion komplette Automatisierungslösungen in enger Zusammenarbeit mit Kunden. Die Anwendungsgebiete reichen von komplexen 5-Achs-Werkzeugmaschinen über 2-Achs-Profilschneidemaschinen bis hin zu einachsigen Einzelmaschinen. Eine der neusten Entwicklungen des Unternehmens sind die innovativen LinX Linearmotoren.

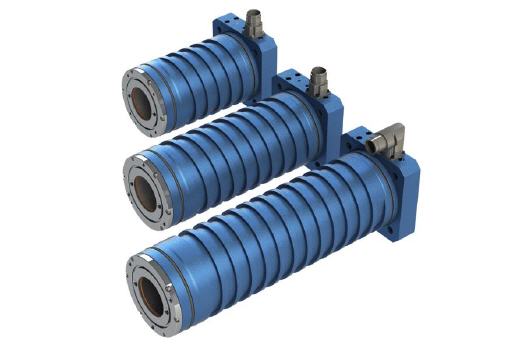

Sie vereinen gleichmäßige Achsbewegungen, hohe Leistung, lange Lebensdauer, Wärmestabilität und geringen Wartungsaufwand in sich. Grund für die vielfältigen Vorteile ist das spezielle Design: Das Magnetfeld verläuft im Gegensatz zu herkömmlichen Flachmotoren kreisförmig. Die Konstruktion ohne Eisenrückschluss reduziert das Rastmoment entscheidend. So entsteht eine extrem glatte Bewegung, und es wird eine hohe Maschinengenauigkeit erreicht. Zudem kommt es aufgrund der zylindrischen Bauweise zu weniger Kontakten zwischen den Einzelteilen, und der Verschleiß Führungsbahnen oder Schienen reduziert sich deutlich.

Gerade in neuen Maschinenkonstruktionen, bei denen eine hohe Leistung gefordert ist, bieten die LinX Linearantriebe einen hervorragenden Ersatz für herkömmliche Motoren. Denn im Vergleich mit flachen Linearmotoren oder Kugelrollspindelantrieben eliminiert das radiale Magnetfeld von LinX vollkommen den Druck auf Führungen und Maschinenbett. Ohne Anpressdruck und Rastmoment generiert LinX dabei eine sehr hohe Leistung. Abhängig von der Motorvariante liegt die Dauerleistung zwischen 333 N und 665 N. Zudem sind mit den LinX Linearmotoren hohe Beschleunigungen und Geschwindigkeiten bis zu 50 m/min realisierbar. Das reduziert die Zykluszeiten deutlich.

Auch bei der Energiebilanz kann LinX punkten: Die Motoren benötigen weniger Energie als entsprechende flache Varianten. Der Energiebedarf entspricht vielmehr dem eines Kugelumlaufspindel-Systems. Dabei arbeiten die LinX Linearmotoren sogar noch effizienter.

Um die LinX ANCA Motion besser vor Hitze zu schützen hat ANCA Motion eine spezielle Thermobarriere entwickelt und zum Patent angemeldet. Sie trennt und entfernt die Wärme vom Motor, reduziert die Wärmeausdehnung der Maschine und lässt den Antrieb einen „kühlen Kopf bewahren“. So ist aufgrund der niedrigen Wärmelast bei den LinX Linearmotoren keine separate Kühleinheit nötig, sondern es wird das Kühlsystem der Maschine verwendet. Dadurch haben die Motoren nur einen geringen Platzbedarf und die Systemkosten bleiben niedrig.

Das spezielle Design ermöglicht es auch, das System auf IP67 (Schutz vor Staub und gegen zeitweiliges Untertauchen) und auch IP69K (staubdicht und geeignet für Hochdruckreinigung bei hohen Temperaturen) abzudichten. Damit eignen sich die Motoren nicht nur hervorragend für Werkzeugmaschinen, sondern auch insbesondere für die Lebensmittelindustrie und Medizintechnik, wo höchste Hygienevorschriften gelten.



Mehr Informationen:

Kontakt  Herstellerinfo
ANCA Motion Europe
Im Technologiepark 15
69469 Weinheim
Tel.: +49 6201 84 669 0
Fax: +49 6201 87 508 13
E-Mail: sales.de@ancamotion.com
www.ancamotion.com
