Mechatronische Greifmodule von Schunk

Mit Adaptionsmöglichkeiten für alle gängigen Servomotoren ist der elektrisch angetriebene Großhubgreifer EGA des Kompetenzführers für Spanntechnik und Greifsysteme SCHUNK der am modularsten einsetzbare Standardgroßhubgreifer am Markt. Aufgrund seiner umfassenden Adaptierbarkeit lässt er sich in bestehende Steuer- und Regelungselektronik besonders einfach einbinden.


Der robuste Großhubgreifer des innovativen Familienunternehmens basiert auf einer mechanischen Plattform, die sich beim pneumatischen Großhubgreifer PHL von SCHUNK bereits vielfach bewährt hat. Er baut extrem flach und kompakt und weist nur geringe Störkonturen auf. Die Führungswägen seiner Grundbacken sind auf Kugeln gelagert, wodurch die Reibung minimiert und die Kraft optimal verteilt wird. Auf diese Weise ist der EGA dauerhaft präzise und verfügt über eine lange Lebensdauer. Zudem kommt das gewichtsoptimierte Design des Greifers der Dynamik und der Energieeffizienz der Anlage zugute.

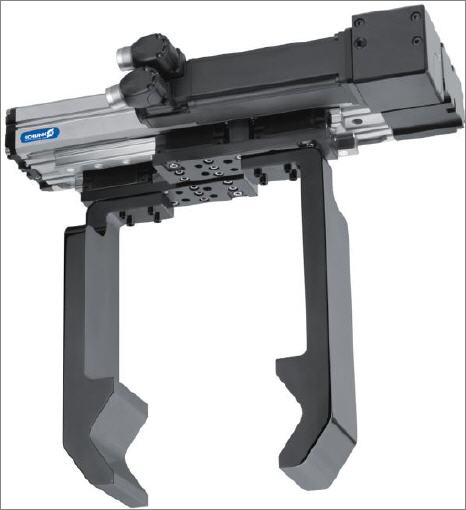

Als Antrieb lassen sich viele gängige Industrie-Servomotoren einsetzen, insbesondere auch Servomotoren im Spannungsbereich ab 230 V AC. Je nach Verwendung kann der Motor entweder parallel oder rechtwinklig zur Bewegungsrichtung angeflanscht werden. Parallel bietet sich insbesondere bei Roboterapplikationen an, bei denen die Höhe des Greifers minimiert werden soll, ein rechtwinkliger Anbau beispielsweise bei Portalanwendungen, bei denen die Breite des Greifers minimiert werden soll. Der Motoranbausatz ist für beide Anbauarten identisch. Da der Greifer mit einem Kronenradgetriebe ausgestattet ist, lässt er sich besonders einfach installieren.

Den EGA gibt es in den drei Baugrößen mit jeweils drei baugrößenspezifischen Hubvarianten von 30 mm bis 160 mm. Mit Greifkräften von 650 N, 1750 N bzw. 4000 N eignet er sich für die Handhabung großer Teile bis 20 kg ebenso wie für die Chargenfertigung, bei der unterschiedliche Werkstückgrößen über eine einzige Linie laufen. Zudem kann er Teile mit großen Hinterschnitten zuverlässig greifen. Abhängig vom Motor lässt sich eine Schutzart von IP41 (mechanisch) beziehungsweise IP67 (elektrisch) realisieren.



Mehr Informationen zur SCHUNK GmbH & Co. KG:

Kontakt  Herstellerinfo
SCHUNK GmbH & Co. KG
Bahnhofstr. 106 - 134
74348 Lauffen/Neckar
Tel. +49-7133-103-0
Fax +49-7133-103-2399
E-Mail: info@de.schunk.com
www.schunk.de
