Flexibles 3D-Kamerasystem

Für Arbeitsabstände bis fünf Meter

Mit der Ensenso X stellt IDS ein neues 3D-Kamerasystem vor, mit dem sich 3D-Vision-Anwendungen –3D-Objekterkennung, Lokalisierung und Klassifizierung - noch einfacher und flexibler realisieren lassen.

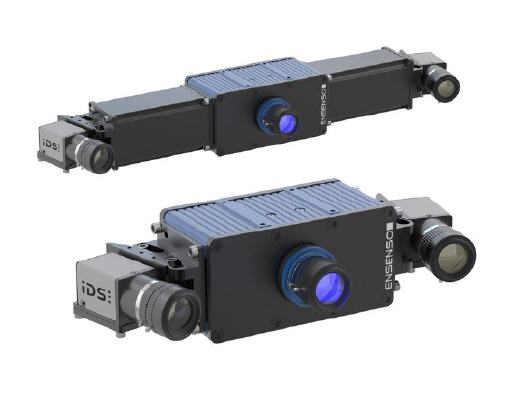

Die Ensenso X Serie umfasst vorerst die beiden Modelle X30 und X36. Die beiden 3D-Kamerasysteme bestehen aus einer Projektoreinheit und zwei GigE uEye CP Industriekameras mit 1,3 Megapixel Auflösung, montiert an speziellen Abstandhaltern.

Diese sind in verschiedenen Längen verfügbar, zudem können die Blickwinkel der beiden Kameras eingestellt sowie diverse C-Mount-Objektive für Kamera und Projektor ausgewählt werden. Dadurch lassen sich sehr einfach individuelle Arbeitsabstände bis ca. fünf Meter realisieren und Objekte mit Volumen von mehreren Kubikmetern erfassen, wie zum Beispiel beladene Paletten oder komplette Räume.

Der 100 W starke Projektor des 3D-Kamerasystems projiziert ein zufälliges Punktmuster auf das aufzunehmende Objekt. Das Muster ermöglicht Aufnahmen von nahezu vollständig texturlosen Oberflächen. Bei der Ensenso X36 handelt es sich zudem um einen FlexView2-Projektor, der mittels Piezo-Mechanik auf einer voreingestellten Ebene um mehrere „Stufen“ bewegt werden kann. Auf jeder „Stufe“ wird dann ein Bildpaar mit versetztem Projektionsmuster erfasst, anschließend werden die Einzelaufnahmen zu einem einzigen Bild mit entsprechend höherer Auflösung der 3D-Punktewolke zusammengefasst. So werden genauere Objektkonturen, mehr Bilddetails und robustere 3D-Daten erzielt.

Wie alle Modelle der Ensenso Kamerareihe ist auch die Ensenso X über das entsprechende Software Development Kit einfach einzurichten und zu bedienen. Neu ist u. a. der Setup-Wizard für die schnelle Fokussierung und Kalibrierung der 3D-Kameras.
