Neue Laserfügetechnologien von Fraunhofer

Kunststoff und Metall isotrop verbinden

Das Fraunhofer-Institut für Lasertechnik ILT hat viele innovativen Technologien im Portfolio. Zum Beispiel für das Fügen von Kunststoffen mit Metallen unter Verwendung von Ultrakurzpulslasern.


Für den Leichtbau ist es von enormer Bedeutung, metallische und Kunststoffoberflächen formschlüssig und dauerhaft zu verbinden. Gerade bei Faserverbundmaterialien in der Luft- und Raumfahrt oder in der Automobilbranche ist ein Laserverfahren dafür eigentlich schon bekannt.

Dabei wird zuerst die Metalloberfläche mit dem Laser strukturiert und in einem zweiten Schritt mit der erhitzten Kunststoffoberfläche verbunden. Bislang geschah die Laserstrukturierung in einem Scanprozess, der Linien auf der Metalloberfläche erzeugt.

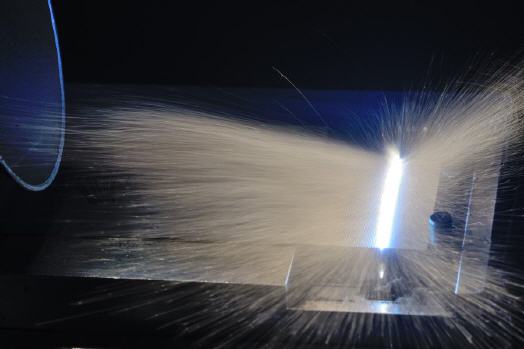

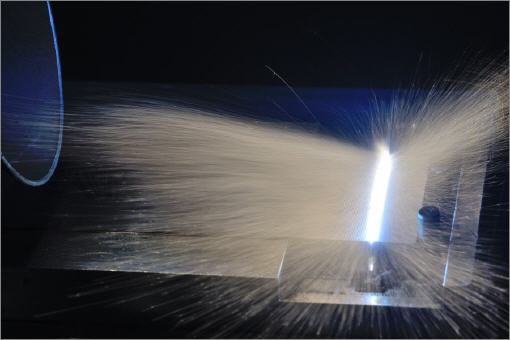

Im Rahmen des BMBF-geförderten »HyBriLight«-Projekts entwickelten die Experten vom Fraunhofer ILT einen neuen Prozess für die Strukturierung mit einem Ultrakurzpuls (UKP)-Laser. Der erzeugt sogenannte Cone-Like-Protrusions (CLP) auf dem Metall. Diese zufällig verteilten Mikro-Erhebungen vergrößern die Oberfläche um das Fünf- bis Zehnfache.

Damit wird die Verbindung nicht nur fester, sie hält auch in alle Richtungen gleich. Denn anders als bei den Scanlinien ist die Oberfläche jetzt isotrop strukturiert. Der Prozess ist im Labor erprobt und funktioniert auch für Spritzguss mit metallischen Einlegern.

Beim Laserschweißen von Thermoplasten ist gewöhnlich ein Fügepartner transparent, dem zweiten wird ein Absorberstoff beigemischt, so dass er die Laserstrahlung besser absorbiert. Der Laser geht dann durch den ersten Fügepartner, schmilzt den zweiten und so werden die Partner verbunden.

Auf den Zusatzstoff kann man verzichten, wenn man einen Laser mit längeren Wellenlängen benutzt. Dann absorbieren beide Fügepartner die Strahlung und es kommt darauf an, eine selektive Aufschmelzung ohne Bildung einer zu großen Wärmeeinflusszone (WEZ) zu erzeugen. Am Fraunhofer ILT wurde der nötige Prozess entwickelt. Der Laserstrahl wird dafür schnell (>1 m/s) mehrmals entlang der Schweißkontur geführt. Gleichzeitig wird über und unter den Fügepartnern die Wärme abgeführt.

Das Verfahren dürfte vor allem für die Medizintechnik interessant sein, wo die Zusatzstoffe ein Risiko für die Biokompatibilität darstellen können. Aber auch in anderen Anwendungen, wo Absorber aus optischen, wirtschaftlichen oder funktionellen Gründen unzulässig sind, kann das Verfahren eingesetzt werden.

Mit einem ähnlichen Laser lassen sich auch Multilayer-Folien mediendicht verschweißen. Sinnvoll ist das zum Beispiel bei der Verarbeitung von Lithium-Akkus oder OLED-Displays. Einige der Werkstoffe darin reagieren sehr empfindlich auf Sauerstoff oder Wasserdampf. Deshalb werden sie mit speziellen Hochbarriere-Multilayer-Folien gekapselt.

Normalerweise werden die zu schützenden Bauteile umlaufend mit der Folie verklebt oder verschweißt, so dass sich eine Tasche ergibt, die beispielsweise die flexible organische LED enthält. Mit einem speziellen Laser kann man jetzt gezielt nur eine Schicht der Folie aufschmelzen, wodurch der serientaugliche Versiegelungsprozess noch schonender für das verpackte Bauteil wird.

Die Technik eignet sich nicht nur für die Elektronik, auch für Medizinverpackungen mit erhöhten Anforderungen dürfte sie interessant sein. Die im Rahmen eines Forschungsprojektes entwickelte Technik wird derzeit noch weiter verbessert, jetzt werden die Kapselung flexibler Solarzellen und die Verarbeitung in roll-to-roll-Prozessen anvisiert.
