Gut geschmiert knetet besser

Schmierstoffe für Kaltumformverfahren

Schmierstoffspezialist Zeller+Gmelin hat in enger Zusammenarbeit mit führenden Herstellern von Rundknetmaschinen, Schmierstoffe entwickelt, die selbst hohe Anforderungen erfüllen und speziell auf diesen Prozess abgestimmt sind. Multipress-Schmierstoffe sind in unterschiedlicher Viskosität für eine Bandbreite an Materialien verfügbar: als Universalschmierstoff Multipress RK 20 beziehungsweise RK 15 für alle Stahlarten.


Rundkneten ist ein Freiformen zur Querschnittsverminderung an Stäben und Rohren aus Metall mit zwei oder mehreren Werkzeugsegmenten, die den Querschnitt ganz oder teilweise umschließen, gleichzeitig radial wirken und relativ zum Werkstück umlaufen. Das Rundknetverfahren bietet somit praktisch alle Vorzüge der Kaltumformung mit günstigen Faserverläufen, glatten Oberflächen, engen Toleranzen, beträchtlichen Materialeinsparungen und darüber hinaus oft auch das Potenzial für erhebliche Gewichtsreduzierungen aufgrund der optimierten Werkstückgeometrie.

,,Das Rundknetverfahren gilt neben dem Axialformen und dem neu entwickelten Tangentialformen als bewährtes Verfahren der Kaltumformung", erklärt Wolfgang Kienle, Produktmanager bei Zeller+Gmelin. ,,Besonders bei der Verwendung von Rohren bietet es faszinierende Formgebungsmöglichkeiten wie beispielsweise steile Übergänge, hohe Umformgrade, hohe Flexibilität bezüglich sich ändernder Geometrien, Einstiche im Rohrmittelbereich und unrunde Querschnitte."

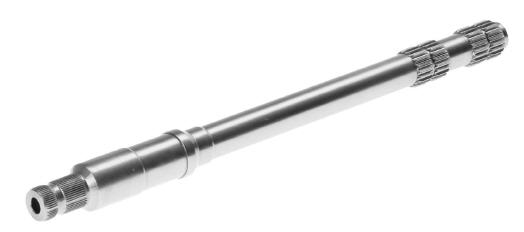

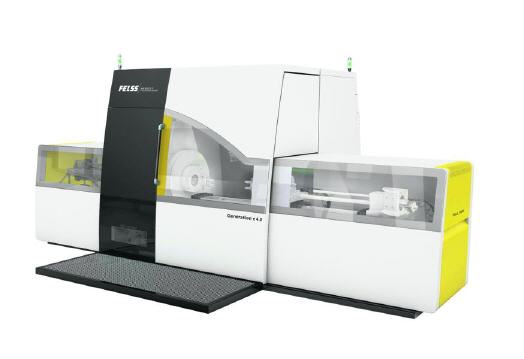

In modernen Rundknet-Transferanlagen werden die zunehmenden Forderungen der Automobilindustrie nach leichteren Bauteilen, einer Verkürzung der Prozessketten durch Near-Net-Shape-Fertigung und Ressourcen schonender Produktion umgesetzt und bereits in Entwicklungen im Bereich Fahrzeugtechnik einbezogen. Das Anwendungsfeld für das Rundkneten ist im Automobilbereich breit gefächert, sodass das Kaltumformverfahren wirtschaftlich eingesetzt werden kann. Beispiele finden sich bei Komponenten aus den Bereichen Lenkung, Motor, Antriebsstrang und Fahrwerk sowie Anwendungen, die der erweiterten Insassensicherheit dienen. Um ein Anwendungsbeispiel herauszugreifen, seien PKW-Lenkungsteile genannt.

,,Die Ansprüche an diese Komponenten sind sehr hoch, da sie als Sicherheitsbauteile unter keinen Umständen versagen dürfen. Um solche Teile zuverlässig herzustellen bedarf es bei diesem hochtechnischen und anspruchsvollen Fertigungsverfahren einer guten Abstimmung zwischen Maschine, Werkz eug, Werkstoffen und nicht zuletzt den eingesetzten Schmierstoffen", betont Wolfgang Kienle.

Gemeinsam mit Rundmaschinenherstellern hat Zeller+Gmelin deshalb die Schmierstoffe Multipress RK 20 und RK 15 entwickelt. Diese sind speziell auf diesen Prozess abgestimmt ist, bietet einen optimalen Korrosionsschutz für Maschine und Werkstück und sorgt für eine verlängerte Standzeit der Werkzeuge, indem es die Werkzeugabnutzung reduziert.

Da die gewünschte Umformung nicht in einem Arbeitshub, sondern in vielen Einzelschritten erfolgt (die Hubfrequenz liegt je nach Maschinengröße zwischen 1500 und 6000 Hüben pro Minute), muss die bei diesem Verfahren entstehende Umformwärme abgeführt werden, was eine Hauptaufgabe des Schmierstoffes ist. Eine hohe Maßhaltigkeit und Einhalten enger Toleranzen bei Massenfertigung sind weitere Ansprüche die an den Schmierstoff gestellt werden. Nicht zuletzt werden eine optimale Oberflächenqualität und eine geringe Rautiefe gefordert. Dies wird durch die optimale Abstimmung zwischen Maschine, Werkzeug und Schmierstoff erreicht.

Die beiden Schmierstoffe auf Mineralölbasis mit abgestimmten Additivkomponenten und einer Viskosität von 20 qmm/s bzw. 15 qmm/s bei 40 Grad Celsius, die von führenden Herstellern von Rundknetmaschinen empfohlen wird, sind für alle Stahlarten geeignet. Für das Bearbeiten von Aluminium empfiehlt der Schmierstoffhersteller Zeller+Gmelin Multipress AL 40 - einen vollsynthetischen Spezialschmierstoff mit einer Viskosität von 40 qmm/s bei 40 Grad Celsius, der für das Rundkneten von Aluminium und Buntmetall in der Praxis bestens bewährt hat.

In der Automobilindustrie werden bei Bauteilen, die ein Drehmoment übertragen müssen, oftmals Außenverzahnungen eingesetzt. Dies betrifft Wellen im Antriebsstrang, in der Lenkung, im Getriebe, Elektromotorenwellen sowie viele weitere Anwendungen. In jüngster Zeit kommen aus Gründen der Gewichtsersparnis immer häufiger Hohlwellen zum Einsatz. Gerade bei Hohlwellen stellt dies eine besondere Herausforderung dar. Sehr gute Verzahnungsqualitäten sollen prozesssicher erreicht werden, ohne dass die Wandstärke versteift werden muss.

Diese Anforderungen werden durch das Axialformen erreicht. Sie kommt beim Aufpressen von Verzahnungen verschiedenster Formen zum Einsatz. Anders als beim Fräsen, werden beim Axialformen durch enorme Krafteinwirkung die Verzahnungen auf Rohre oder Leitungen aufgepresst. Dadurch kommen nicht nur hochgenaue Verzahnungselemente zustande, das Verfahren erhöht zudem die Festigkeit des Materials.

,,In Kombination mit dem Verfahren des Rundknetens pr ofitiert vor allem der Automobilbau von leichten und hochfesten Wellen aus Rohr", weiß der Produktmanager. Auch hierfür hat der Schmierstoffhersteller Zeller+Gmelin zwei Spezialschmierstoffe entwickelt, die für hohe bzw. höchste Anforderungen beim Verzahnungspressen geeignet sind. Multipress SSP 70 mit einer 70er-Viskosität für Edelstähle, Stähle und bedingt für Aluminium und Multipress CF 4 für Edelstähle, Stähle, Aluminium und bedingt für Buntmetalle.
