Die Vielseitige für grosse Aufgaben

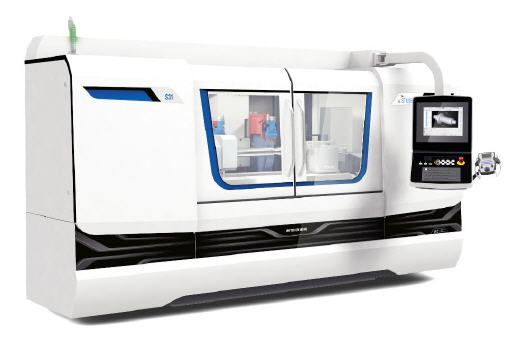

Die S31 von Studer

Komplexe und vielseitige Schleifaufgaben erledigt die S31 von Studer präzise und zuverlässig. Mit ihr fertigt man kleine bis grosse Werkstücke mit einer Spitzenweite von 400, 650, 1000 und 1600 mm und einer Spitzenhöhe von 175 mm in der Einzel-, Klein- und Grossserienfertigung.


Das Fundament der Universal-Rundschleifmaschine bildet das Maschinenbett aus massivem Granitan S103. Dieses bietet dank seinem günstigen, thermischen Verhalten eine hohe Masshaltigkeit, kurzfristige Temperaturschwankungen gleicht der Mineralguss weitgehend aus. STUDER hat die Maschinenständer-Geometrie neu ausgelegt und mit einer innovativen Ständertemperierung ergänzt. Das sorgt für eine rasche und stabile Produktion. Die Befestigung des Abrichtgerätes auf der Doppel-T-Nut des Längsschlittens reduziert den Aufwand für das Ein- und Umrichten massiv. Ein weiteres Highlight: Die StuderGuide® Führungsbahnen überzeugen bei der S31 mit ihrer dämpfenden Komponente in Bewegungsrichtung.

Sehr grosse Auswahl an Schleifspindelstockvarianten

Die S31 basiert auf dem STUDER Konzept des T-Schlittens. Sie verfügt neu über einen verlängerten Hub der X-Achse von 370 mm. Dies ermöglicht eine Vielzahl an Schleifspindelstockvarianten. Genau abgestimmt auf die Bedürfnisse der Kunden. Dabei hat man die Wahl zwischen dem Revolver-Schleifspindelstock mit stufenloser B-Achse oder B-Achse mit 1° Hirthverzahnung. Der Revolver-Schleifspindelstock lässt sich mit mehreren Schleifscheiben bestücken.

Dank der Software zur Schleifscheibenvermessung, STUDER Quick-Set, werden Umrichtzeiten bis zu 90 Prozent reduziert. Mit der neuen S31 schleift man verschiedene Durchmesser und beliebige Konen mit nur einer Schleifscheibe und ohne zeitaufwendiges Zwischenabrichten. Möglich macht dies der Direktantrieb auf der B-Achse mit einer Positionsstreubreite von <1“.

Überzeugende Software

Über hundert Jahre Schleiferfahrung stecken in StuderWIN, die eine sichere Programmierung und effiziente Nutzung ermöglicht. StuderTechnology berechnet zudem mittels weniger Angaben die exakten Schleifparameter automatisch und sekundenschnell. Dies bedeutet auf Anhieb eine gute Qualität und einen stabilen Prozess. Die optionalen Integrated-Module wie StuderForm, StuderThread oder StuderContourBasic erweitern die Funktionalität der Maschine.

Die S31 ist mit einer Fanuc 0i-TF ausgestattet und für das High Speed Machining (HSM) optional mit der Fanuc 31i-B erhältlich. Das Einrichten der Maschine nahe am Schleifprozess ermöglicht das Handbediengerät PCU. Dabei können mit der elektronischen Anschlifferkennung Nebenzeiten auf ein Minimum verkürzt werden. Die standardisierte Laderschnittstelle macht die S31 außerdem automatisierbar.
