Offline-Generierung von ISO-Programmen

PC-basierte Software von NUM

NUM hat ein leistungsstarkes Software-Framework auf den Markt gebracht, welches es Anwendern von CNC-Werkzeugmaschinen ermöglicht, ISO-Teileprogramme offline zu erstellen und zu testen.


Die neue Flexium Office Framework-Software von NUM läuft unter Windows 7/8 oder 10 auf jedem Standard-PC. Es ermöglicht den projektspezifischen Einsatz aller technologischen HMIs (Human-Machine Interfaces) von NUM - ohne Zugriff auf die jeweilige CNC-Werkzeugmaschine. Das entsprechende ISO-Teileprogramm kann offline erstellt und anschliessend mit der Flexium 3D-Simulationssoftware von NUM offline getestet und anschliessend auf die Zielmaschine übertragen werden.

Die anwendungsspezifischen Technologie-HMIs von NUM sind Teil der Flexium CAM Software-Suite (Computer Aided Manufacturing). Die HMIs decken viele verschiedene Arten von CNC-Bearbeitungen ab, einschliesslich Zahnradbearbeitung, Fräsen und Schleifen.

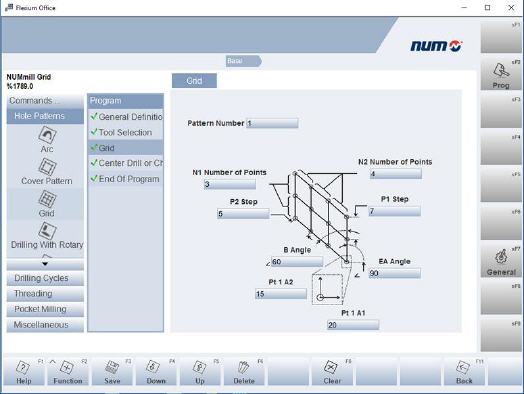

Nach der Auswahl des für die Aufgabe am besten geeigneten Technologie-HMI gibt der Benutzer einfach die notwendigen Daten für das jeweilige Projekt über die intuitiven Bildschirmmasken und Workflow-Befehle von Flexium Office ein. Mehrere Projekte können jederzeit gestartet und gespeichert werden, auf Wunsch mit kollaborativer Teamentwicklung. Die Framework-Software unterstützt 14 Sprachen. Sobald der Anwender mit dem Prozess und dem Workflow eines Projektes zufrieden ist, kann daraus das entsprechende CNC-Bearbeitungsprogramm generiert werden - vollautomatisch.

Das CNC-Programm kann entweder direkt auf eine ausgewählte Maschine in der Produktion übertragen werden – in der Regel über ein TCP/IP-Netzwerk – oder zur gründlichen Analyse in die Flexium 3D-Simulationssoftware von NUM übertragen werden, bevor es für Produktionszwecke verwendet wird. Der Hauptvorteil der Simulation besteht darin, dass sie es dem Anwender ermöglicht, jedes ISO-Code Teileprogramm offline zu optimieren, was wiederum zur Maximierung der Produktivität beiträgt, indem die CNC-Werkzeugmaschine für Fertigungszwecke frei bleibt.

Die Simulationssoftware von NUM bietet eine vollständige Visualisierung der Werkzeugmittelpunktbahn und des Materialabtrags und verfügt über eine automatische Kollisionsprüfung zwischen Maschinenkomponenten, dem Werkzeug und dem Werkstück. Die Software erstellt ein dynamisches Farbbild, welches das Werkstück als 3D-Volumen darstellt, das sich drehen und aus jeder Perspektive betrachten lässt.

Die Flexium Office Framework-Software läuft auf jedem Standard-PC und hat keine besonderen Anforderungen an die Grafikkarte. Es werden ca. 30 MB freier Speicherplatz auf der Festplatte oder SSD des PCs und mindestens 4 GB RAM benötigt. Für optimale Leistung wird eine i3 oder i5 Dual-Core-Prozessorkonfiguration empfohlen.

Mehr Informationen zur NUM GmbH:

Kontakt  Herstellerinfo
NUM GmbH
Gottlieb-Stoll-Str. 1
73271 Holzmaden
Tel.: +49 7023 7440-0
Fax: +49 7023 7440-10
E-Mail: sales.de@num.com
www.num.com
