ARNO Werkzeuge unterstützt umfassend

Als Suttner vor etwa 15 Jahren eine Wachstumsstrategie verabschiedete, wurde beschlossen, die Fertigungstiefe wieder deutlich zu erhöhen. Vorrang sollten Teile mit konstruktiver Raffinesse und hoher Wertschöpfung haben. Damit die Produktivität mitwachsen konnte, holten die Verantwortlichen sich ARNO Werkzeuge als Partner und Prozessbegleiter ins Boot.


„Wir fertigen heute Teile die früher undenkbar waren“, betont Steffen Zunkel, Leiter Forschung und Entwicklung bei der Suttner GmbH in Leopoldshöhe. „Und das nicht nur auf nur einer Maschine mit maximal zwei Aufspannungen sondern häufig auch in weniger als der halben Zeit“, ergänzt Abteilungsleiter Fertigung Andreas Rempel. Komplexe Teile wie Injektoren für Hochdruckreiniger zur Dosierung und Beimischung von Medien entstehen heute hochgradig automatisiert bei dem Unternehmen, das zur R+M de Wit-Gruppe gehört.

Turn-around vom Lohnfertiger einfacher Teile zum Lösungs-anbieter mit komplexen Produkten

Das war nicht immer so. Früher hatte man sich eher als Lohnfertiger gesehen und komplizierte Teile gerne nach auswärts gegeben. Heute ist das genau andersherum: Die komplexen Teile mit großem Know¬how und hoher Wertschöpfung fertigt Suttner nahezu hundertprozentig selber. Einfachere Teile gibt man entsprechend der eigenen Maschinenkapazität schon mal nach draußen. Damit einher geht auch ein gewandeltes Selbstverständnis, wie Vertriebsleiter Rahman Tokalak bekräftigt: „Wir sind heute ein Lösungsanbieter für anspruchsvolle Komponenten in – vorwiegend professionellen – Hoch-druckreinigern. Wahrscheinlich steckt in jedem Hochdruckreiniger irgendein Bauteil, das bei uns gefertigt wird.“

Den Weg zu dieser Position begleitete ARNO Werkzeuge mit Thomas Bach seit 2004 konzeptionell und Frank Deisler zusätzlich seit 2007 als Werkzeugberater vor Ort. Gemeinsam mit Entwicklung, Produktion und Vertrieb von Suttner setzte das Team in vertrauensvollen und hierarchiefreien Gesprächen und Situationen die Wachstumsstrategie in eine nachhaltig funktionierende Fertigung um. Produkt- und Prozessoptimierung standen dabei genauso im Zentrum wie Produktivitätssteigerung und Automatisierung.

Wie kann ein Werkzeughersteller eigentlich beraten?

Nun mögen sich viele fragen, was denn ein Werkzeughersteller dazu beitragen kann, außer Werkzeuge zu liefern? Auf diese Frage hat Arno Verkaufsleiter Klaus-Dieter Krüger gerade gewartet, wenn er kontert: „Auch wir verstehen uns als Lösungsanbieter, die den Fertigungsprozess beim Kunden verstehen und mit der entsprechenden Werkzeugauswahl eventuell optimieren können.“ Das war es exakt, was die Experten bei Suttner gesucht haben. „Werkzeugkataloge blättern und Produkte bestellen kann ich selber und zwar bei jedem Anbieter“, so Rempel, „aber dass mir jemand verrät, wie wir schneller und besser werden können, indem wir die passenden Werkzeuge eventuell sogar in angepassten Fertigungsprozessen optimal einsetzen, das war das, was wir suchten und von Anfang an bis heute schätzen.“

So haben die Arno Leute durch bereitwilligen Knowhow-Transfer bei Suttner zu einem nicht unerheblichen, wettbewerbssteigernden Kompetenzzuwachs beigetragen, was für Thomas Bach nichts Ungewöhnliches ist. „Wir sehen so viele Fertigungssituationen, da ist es doch nur schlüssig, dass wir diese reichhaltige Erfahrung teilen – ohne dass wir Geheimnisse verraten würden.“ Krüger pflichtet dem bei. „Das setzt aber natürlich eine kompetente Mannschaft voraus, die nahe beim Kunden sein kann.“ Über die verfügt Arno, denn jeder Fachberater kommt aus der Praxis. Viele sind Anwendungstechniker, so wie Thomas Bach, der bei Suttner nach den vielen Jahren großes Vertrauen genießt.

Konkret ausgearbeitete Bearbeitungspläne unterstützen die Fertigung für eine optimale Produktivität

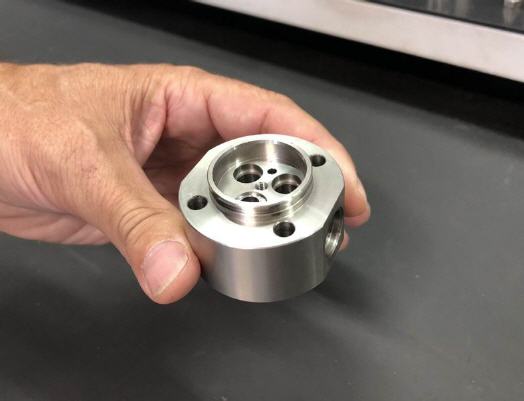

Was bedeutet das denn jetzt konkret? Schließlich geht es ums Drehen, Zerspanen und um Produktivität, beispielsweise bei der Herstellung der Injektoren. Diese Injektoren sind für Suttner das wichtigste Produkt - quasi ein „Blockbuster“. Sie bestehen aus drei Grundkörpern mit insgesamt etwa 30 Bauteilen. Dazu gehören beispielsweise eine Venturidüse und eine Schaltachse im Innern sowie Anschlussteile mit Rückschlagventilen.

Des Weiteren sind in den Grundkörpern Anschlussbohrungen und Gewinde sowie Ventilsitze, Langlöcher und Überläufe zu fertigen, deren Herstellung im Innenradius an schwer zugänglichen Stellen eine besondere Herausforderung für Maschine und Werkzeug ist. Die geforderte chemische Beständigkeit definiert den Werkstoff – schwer zu zerspanender zum Teil geschmiedeter Edelstahl. Für den Einsatz der Hochdruckreiniger in der Lebensmittelindustrie wie zum Beispiel Fleischfabriken, sind viele Bestandteile FDA-konform, obwohl sie nicht direkt mit dem Lebensmittel in Kontakt kommen.

Gemeinsam mit dem Maschinenhersteller und in enger Abstimmung mit Konstruktion, Fertigung und Vertrieb von Suttner hat Bach Konzepte für die optimale Fertigung der Bauteile ausgearbeitet. „Daraus leiten wir Bearbeitungsvorschläge ab, die dezidiert ausgearbeitet, alle Vorgänge und Parameter exakt beschreiben“, berichtet Bach.

So listet die Tabelle nicht nur die einzelnen Prozesse wie Planschruppen, Schlichten, Abstechen oder Bohren und Gewindefräsen auf, sondern auch die dazu passenden Werkzeuge für jeden Bearbeitungsschritt. Ferner werden Parameter wie Schnitttiefe, Schnittgeschwindigkeit, Drehzahl, Vorschub mit Weg und Zeit aufgeführt. Am Ende ist die komplette Bearbeitung mit Prozesszeiten und Nebenzeiten dargestellt.

Prozesse automatisieren

Das Ergebnis überzeugt. So beträgt die Bearbeitungszeit des Mittel-teils eines Injektors weniger als sechs Minuten, was früher elf Minuten benötigte. „Und durch eine neue Aufnahme konnten wir die Zeit letztendlich sogar auf viereinhalb Minuten drücken“, erwähnt Bach nicht ohne Stolz. Noch drastischer fällt das Ergebnis bei einem Ventilgehäuse aus geschmiedetem Edelstahl aus. Das in den Hochdruckpistolen im Griff sitzende Teil wurde früher auf vier Maschinen mit ebenso vielen Aufspannungen bearbeitet.

Heute fertigen Multitaskingmaschinen mit Haupt-, Gegenspindel sowie Frässpindel und Werkzeugrevolver die Werkstücke in zwei Aufspannungen in einem Bruchteil der früheren Zeit. Und weil ein Beladeroboter die Bestückung, das Umspannen von der ersten in die zweite Spannung und die Entnahme übernimmt, läuft der gesamte Prozess vollautomatisch ab.

Wie überhaupt die Automatisierung als übergeordnetes Leitthema fungiert. So sucht der Besucher der Fertigung zunächst vergeblich die Bediener der 16 Maschinen. Rempel klärt auf: „Wir schaffen es, die Maschinen mit drei bis vier Bedienern am Laufen zu halten.“ „Eine sehr beeindruckende Quote, die auch durch präzise ausgearbeitete Konzepte möglich wurde“, betont Bach. Und dabei sei dieser Personalschlüssel nicht unbedingt der Kosteneffizienz geschuldet, sondern „auch wir spüren die zunehmende Schwierigkeit, stets die passenden Fachkräfte zu finden“, erklärt Rempel.

Zusatznutzen schlägt klassische Einkaufsoptimierung

Diese gewachsene und lange bestehende enge Partnerschaft zwischen Suttner und Arno Werkzeuge ist ein wunderbares Beispiel, wie durch gegenseitiges Vertrauen und sachbezogenes Arbeiten die Produktivität steigen kann. Darüber hinaus sorgt der deutliche Kompetenzzuwachs bei Suttner für eine gestärkte Position im Wettbewerb, der mit klassischer Einkaufsoptimierung und Preisfokussierung nur schwerlich zu erreichen ist. Arno Werkzeuge sieht sich in seiner Philosophie des Teilens von Wissen und Kompetenz als Zusatznutzen für den Kunden bestätigt. Dass dahinter auch noch erstklassige Werkzeuge stehen, sorgt auf beiden Seiten für zufriedene Gesichter.

Mehr Informationen zur Karl-Heinz Arnold GmbH:

Kontakt  Herstellerinfo
Karl-Heinz Arnold GmbH
Karlsbader Straße 4
73760 Ostfildern
Tel.: +49 (0) 711 34 802-0
Fax: +49 (0) 711 34 802-130
E-Mail: anfrage@arno.de
www.arno.de
