S33 - Die Preiswerte für individuelle Aufgaben

Studer spendiert S33 neue Highlights

Die Weiterentwicklung der erprobten S33 bringt den Anwendern im Werkzeugbau, in Job Shops und in der Zulieferindustrie wichtige Vorteile: Noch mehr Werkstücksgeometrien können in einer Aufspannung geschliffen werden! Ein neuer Schleifkopf mit drei Schleifscheiben sorgt dafür, dass das Werkstück noch individueller und schneller bearbeitet werden kann – eine Komplettbearbeitung der Extraklasse.

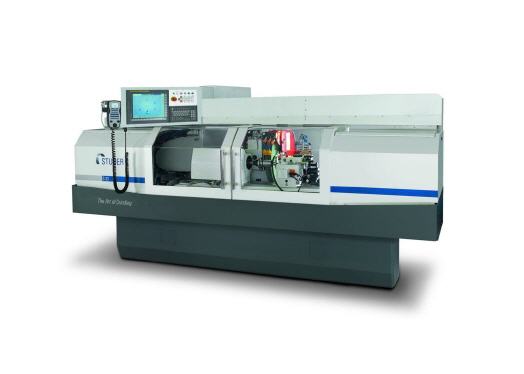

Die S33 von Studer


Neben dem bekannten Produktions-Schleifspindelstock, welcher mit 0 Grad und 30 Grad eingesetzt werden kann, ist der neue Universalkopf mit zwei Aussenschleifspindeln und einer Innenschleifspindel ausrüstbar. Beide Aussenschleifscheiben mit Durchmesser 500 x 63mm (80/110mm Form 5) sind rechts angeordnet. Der Universalkopf ist manuell alle 2,5 Grad positionierbar oder mit automatischer B-Achse mit 1 Grad Hirthverzahnung erhältlich. Für das Innenschleifen werden ausschliesslich HF-Spindeln verwendet.

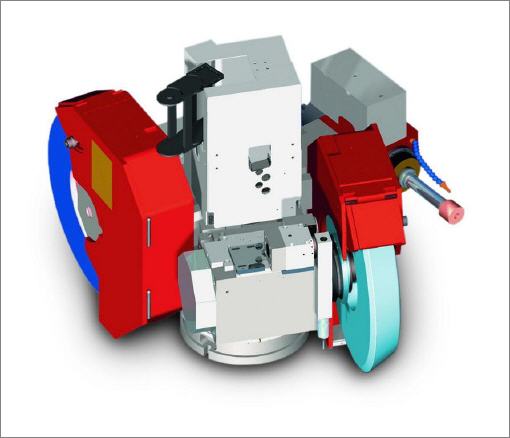

S33-Schleifspindelstock

Durch die geschickte Auslegung der S33 ist es möglich eine bis zu 1/3 verlängerte Schleiflänge gegenüber dem Wettbewerb zu erreichen. Im Zusammenhang mit Schleifscheibenanordnung rechts ist immer die Reduktion der effektiven Schleiflänge bei einem Einsatz unter 30 Grad zu beachten.

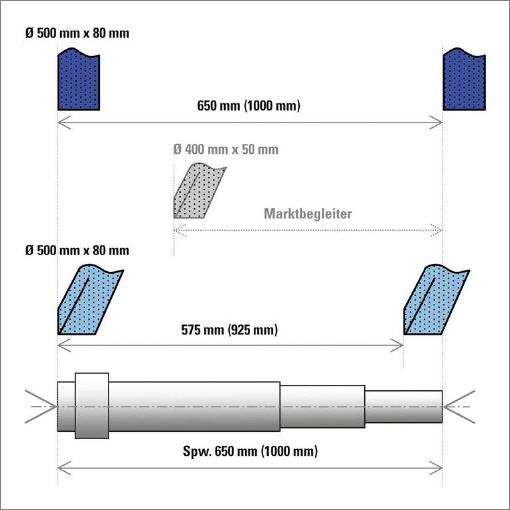

Mehr Schleiflänge

Neu wird die S33 mit einer CNC Steuerung und integriertem PC angeboten. Dadurch wird der Einsatz der neuen StuderWIN-Bedienoberfläche möglich. Die Module der Programmiersoftware StuderGRIND können nun direkt auf der Steuerung installiert werden.

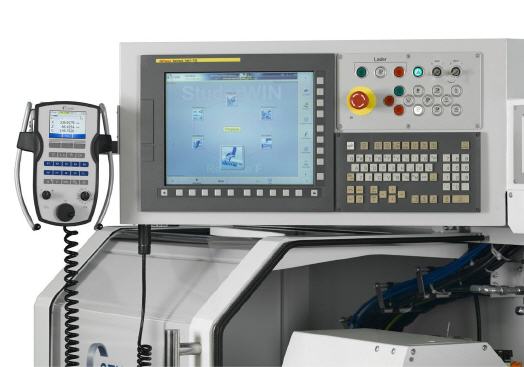

CNC-Steuerung mit integriertem PC

Bewährte S33-Features: Einmalige Anordnung der Motorspindeln. Einfachstes Umrüsten vom Schleifen zwischen Spitzen zum Fliegendschleifen. Schwenkbarer Maschinentisch. Optionale C-Achse zum Formen- und Gewindeschleifen. Maschinenbett aus GRANITAN. Grosse Auswahl an Optionen und Zubehör.



Mehr Informationen zur Fritz Studer AG:

Kontakt  Herstellerinfo
Fritz Studer AG
Thunstraße 15
CH- 3612 Steffisburg
Telefon 41 3343911-11
Fax 41 3343911-12
E-Mail: info@studer.com
www.studer.com
