Kompaktes Drehmodul von Igus

Für Rotationen auf engstem Raum

Igus hat ein neues und extrem kompaktes Drehmodul entwickelt, mit dem sich auch bei sehr beengten Platzverhältnissen Rotationen einmal um die eigene Achse realisieren lassen. Wie bei sämtlichen Energieführungen für Kreisbewegungen von Igus lassen sich auch bei dem neuen ‚CRM‘ (compact rotation module) Energie, Daten und Medien parallel und unterbrechungsfrei führen.


Um beispielsweise in der Robotik oder dem Werkzeugmaschinenbau drehende Baugruppen mit Energie zu versorgen, entwickelt der motion plastics Spezialist igus schon seit Jahren Systeme, bei denen sich Drehbewegungen von 420 bis 600 Grad und in projektbezogenen Anwendungen sogar bis 900 Grad realisieren lassen.

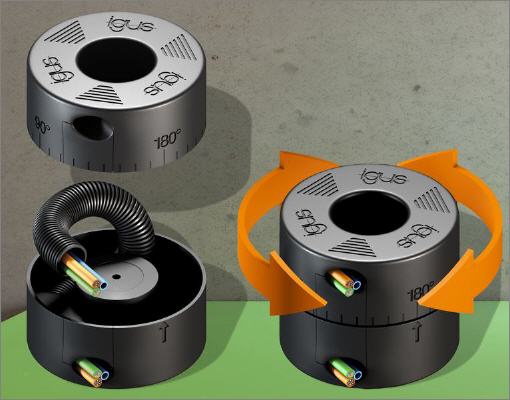

Für den Fall, dass weniger die mehrmalige Drehung um die eigene Achse sondern vielmehr die optimale Ausnutzung des beengten Bauraums entscheidend ist, hat igus nun das sogenannte ‚compact rotation module‘ entwickelt. Das neue und sehr kompakte CRM ermöglicht Kreisbewegungen von ±180 Grad. Eine Skala auf dem Gehäuse gibt dabei eine Orientierung zur jeweiligen Position.

Im Innern des CRM werden chainflex Leitungen, die speziell für die Bewegung entwickelt wurden, und gleichzeitig auch Schläuche für Medien parallel und unterbrechungsfrei geführt – so kann auf störungsanfällige und unflexible Drehdurchführungen verzichtet werden, was die Anlagensicherheit erhöht und ungeplante Stillstandzeiten verringert.

Das neue Modul wird von igus komplett einbaufertig geliefert und ist einfach zu montieren. Es hat eine Höhe von lediglich 140 Millimetern und ist im Außendurchmesser 120 Millimeter breit. Zur Markteinführung stehen Anwendern dabei drei verschiedene Innendurchmesser zur Auswahl, je nachdem was für Leitungen geführt werden müssen. Hier können Anwender auf chainflex Leitungen mit TPE-Außenmantel vertrauen, die höchste Leitungsqualität gewährleisten.
