Kunzmann zeigt auf der AMB ein neues BAZ

Flaggschiff ›BA 1500‹

KUNZMANN präsentiert auf der AMB eine Messepremiere und stellt das neuentwickelte Vertikal-Bearbeitungszentrum BA 1500 vor. Mit der Baureihe ergänzt der Maschinenbauer sein Produktportfolio bei den Vertikal- Bearbeitungszentren nach oben. Außerdem zeigt er auf seinem Stand die überarbeiteten Fräsmaschinen WF 410 M und WF 610 MC als Erweiterungen bewährter Modelle.


Während das BA 1500 vor allem Hersteller großer Stückzahlen anspricht, sind die beiden weiterentwickelten Fräsmaschinen für die Ausbildung, Reparatur und Instandhaltung sowie die Einzelteil- und Kleinserienfertigung ausgelegt. Die AMB ist der erste Messeauftritt von KUNZMANN nach der Übernahme durch die Unternehmensgruppe der Familie Eisler um den Maschinenbauer WEILER, der mit einer konventionellen Präzisions-Drehmaschine am Stand vertreten ist.

Neues Flaggschiff

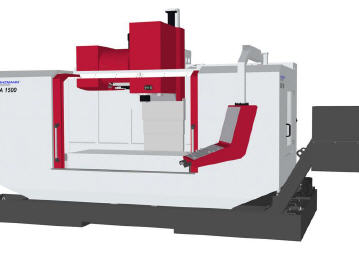

Einen deutlich erweiterten Arbeitsbereich bietet das neuentwickelte Vertikal- Bearbeitungszentrum BA 1500, das trotzdem mit kompakten Außenmaßen aufwartet. Dank seines modularen Aufbaus und eines umfangreichen Zubehörprogramms ist es vielfältig einsetzbar. War in der X-Achse beim bislang größten KUNZMANN-Modell BA 1400 nach 1.400 mm Schluss, stehen jetzt bis zu 1.500 mm zur Verfügung. Auch die Y- und die ZAchse übertreffen mit 750 mm und 900 mm die Werte des bisherigen Spitzenmodells. Der Drehzahlbereich des neuen leistungsstarken Flaggschiffs erstreckt sich stufenlos regelbar von 1-8.000 min-1, sein Hauptantrieb leistet hierbei maximal 14 kW, das Drehmoment erreicht bis zu 190 Nm. Alternativ sind Spindelvarianten mit 12.000 und 16.000 Umdrehungen verfügbar.

Schneller Werkzeugwechsel

Ein Magazin bietet Platz für bis zu 40 – optional 60 – Werkzeuge SK 40 und HSK 63 A mit maximalen Durchmessern von 150 mm und einer Länge von 300 mm sowie Höchstgewichten von 8 kg. Gewechselt werden die Werkzeuge in rund 3 Sekunden, bei den Span-zu-Span-Zeiten werden 8 Sekunden erreicht. Eine hohe Dynamik zeichnet auch Vorschub und Eilgänge aus, die über alle Achsen bei bis zu 30 m/min und 45 m/min liegen.

Stabil, präzise und robust

Die aufwändig verrippte Gusskonstruktion, lineare Rollenführungen und geschliffene Kugelumlaufspindeln in allen Achsen sorgen für Stabilität, Präzision und Robustheit. Am Hängepult mit abgewinkelter Tastatur ist die Heidenhain TNC 640-Bahnsteuerung bequem bedienbar.

Neues Baukastenprinzip

Neu ist der modulare Aufbau des BA 1500. KUNZMANN hat ein Baukastensystem entwickelt, das erstmals bei der Maschine angewandt wurde. Dadurch wird einerseits die Zahl der Komponenten reduziert, wodurch sich Kosten und Lieferzeiten verringern lassen. Gleichzeitig sind mehr Varianten verfügbar, so dass die Anwendungsbreite vergrößert wird. Sukzessive sollen vereinheitlichte Elemente wie Maschinenständer oder Spindeln auch bei anderen Baureihen eingesetzt werden, als nächstes werden die Bearbeitungszentren BA 1100 und BA 1300 überarbeitet.

Weiterentwickelte Fräsmaschinen

Neben der Messeneuheit zeigt KUNZMANN auf der AMB auch die zwei weiterentwickelte Fräsmaschinen WF 410 M und WF 610 MC. In beiden Fällen hat der Maschinenbauer als zusätzliches Sicherheitsmerkmal einen Unterfahrschutz für die Kabine integriert und den Arbeitsbereich deutlich erweitert. Die Z-Achse wuchs jeweils um 50 mm und die namensgebende X-Achse um 10 mm. Bei der WF 410 M handelt es sich um eine manuell bedienbare Universal-Fräs- und Bohrmaschine mit Streckensteuerung Heidenhain TNC 128, die gleichzeitig die Funktion einer 3-Achs-Digitalanzeige integriert. Die von Hand und CNC-bedienbare Fräsmaschine WF 610 MC verfügt über die einfach zu bedienende Bahnsteuerung Heidenhain TNC 620 mit Bearbeitungszyklen und 3-Achs-Digitalanzeige.

Die WF 650-5AX

Neben den drei Neuheiten zeigt KUNZMANN die leistungsfähige 5-Achs- Werkzeugfräsmaschine WF 650-5AX für die moderne und präzise Einzelteil- und variable Serienfertigung. Sie verfügt über einen gesteuerten CNC-Schwenk-/Rundtisch und ist je nach Einsatzzweck mit zwei grundverschiedenen Spindelvarianten verfügbar: mit einem Getriebefräskopf für ein hohes Drehmoment oder mit einer Motorspindel mit hochdrehender dynamischer Spindel für die perfekte Werkstückoberfläche.



Mehr Informationen zu Kunzmann:

Kontakt  Herstellerinfo
KUNZMANN Maschinenbau GmbH
Tullastraße 29 - 31
75196 Remchingen-Nöttingen
Tel: +49 (0) 7232 / 3674-0
Fax: +49 (0) 7232 / 3674-74
E-Mail: info@kunzmann-fraesmaschinen.de
www.kunzmann-fraesmaschinen.de
