Komplettlösung für Maschinenschutztüren

KFM Safety von SIEI-AREG

Mit dem dezentralen Antriebssystem KFM Safety bietet die SIEI-AREG GmbH eine intelligente Komplettlösung für Sicherheitstüren an Maschinen aus den unterschiedlichsten Einsatzbereichen. Gemeinsam mit dem TÜV Nord wird die Zertifizierung nach EN 61508 angestrebt.

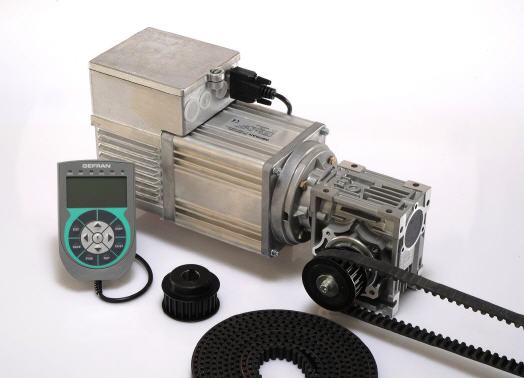

Der innovative KFM Safety vereint Asynchronmotor, Frequenzumrichter und Netzfilter sowie Kommunikation, Feldbus, analoge und digitale Schnittstellen, Encoder und Schutzfunktionen in einem kompakten Gehäuse. Das macht ihn zu einer kompletten, universell einsetzbaren Antriebs- und Positioniereinheit. Sobald die TÜV-Zertifizierung abgeschlossen ist, wird der KFM Safety die Schutzklasse SIL2 nach EN 61508 und nach EN 13849 die Kategorie 3 mit dem Performancelevel d erhalten. Folgende Schutzfunktionen sind in der Antriebslösung umgesetzt:

  • sicher abgeschaltetes Moment (Halt) STO (Safe Torque Off)
  • sicher begrenzte Geschwindigkeit SLS (Safely Limited Speed)
  • sicher begrenztes Moment SLT (Safely Limited Torque)


Der KFM Safety lässt sich einfach und platzsparend in die unterschiedlichsten Applikationen integrieren. Sein Einsatz reduziert den Verkabelungsaufwand deutlich und verbraucht weniger Raum im Schaltschrank. Auf diesen kann in vielen Fällen sogar ganz verzichtet werden. Seine besondere Stärke zeigt das innovative Antriebssystem beispielsweise bei Sicherheitstüren für Werkzeug-, Spritzguss- und Verpackungsmaschinen sowie bei Montageautomaten, Förderbändern und in der Handhabungstechnik. Unterschiedliche Getriebe und Zahnriemenscheiben sorgen als Teil des Antriebspakets für die Anpassung an die unterschiedlichsten kundenspezifischen Anforderungen.

Selbstlernend und sicher
Die mit 2048 Impulsen pro Umdrehung hohe Auflösung des Encoders, eine 32-Bit-Lageregelung und die leistungsfähige Steuerung sorgen beim KFM Safety für eine flexible, präzise Positionierung und ein sicheres Halten der Position. Die Position „Tür zu“ muss der Schutztürantrieb zunächst lernen. „Dazu führt er nach erstmaligem Einschalten eine langsame Referenzfahrt mit reduziertem Moment auf den Anschlag „Tür zu“ durch. S

obald die Position durch Blockade erkannt wurde, wird diese auf null gesetzt. Der KFM Safety übernimmt diesen abgespeicherten Wert für die „Tür auf“-Position und kann nun als sichere Maschinenschutztür arbeiten“, erklärt Bernhard Löwe, Entwicklungsleiter bei SIEI-AREG. Erkennt der Antrieb beim „Tür zu“-Betrieb ein Hindernis, wird die interne STO-Funktion aktiviert und der KFM Safety stoppt sofort, fährt danach in Richtung „Tür auf“ und hält dort die Position, damit das Hindernis entfernt werden kann.

Software und Bedienpanel
SIEI-AREG liefert den KFM Safety inklusive der wahlweise auf Deutsch oder Englisch erhältlichen Software E@syDrives. Das Menü- und Konfigurationsprogramm mit Software-Oszilloskop zur optimalen Einstellung, Antriebsanpassung und Diagnose basiert auf einer Windows-Oberfläche. Die ermittelten Parameter können auf dem PC gesichert und in andere KFM Safety-Einheiten geladen werden. Optional verfügbar ist ein Bedienpanel zur externen Einstellung und Bedienung der Antriebseinheit.



Mehr Informationen zur SIEI-AREG GmbH:

Kontakt  Herstellerinfo
SIEI-AREG GmbH
Gottlieb-Daimler-Strasse 17/3
74385 Pleidelsheim
Tel. +07144 89736-0
Fax +07144 89736-97
E-Mail: thomas.brueser@gefran.de
www.gefran.com
