Die perfekte Stütze beim Schleifen

Automatisch verstellbare Lünette von Anca

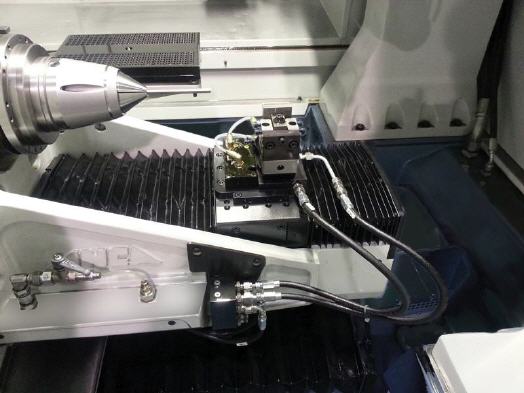

Präzision und gute Oberflächengüten sind beim Werkzeugschleifen genauso wichtig wie hohe Produktivität. Mit der automatisch höhenverstellbaren Lünette ›AHAS‹ hat Anca ein Stützsystem im Portfolio, das nicht nur hervorragende Schleifergebnisse erzielt, sondern dank der automatischen Einstellung im Prozess die Produktivität bei der Fertigung von Stufenwerkzeugen und Werkzeugen mit Multi-Durchmessern deutlich steigert.


Wer hervorragende Ergebnisse beim Schleifen von Werkzeugen erreichen will, sollte die Rohlinge richtig abstützen, um zum Beispiel Schwingungen und Rattermarken zu vermeiden. Gerade bei Stufenwerkzeugen, Werkzeugen mit mehreren Durchmessern oder beim Losschleifen von verschiedenen Werkzeugen mit unterschiedlichen Durchmessern kann das mit herkömmlichen Lünetten hohe Einrichtzeiten und damit geringe Produktivität bedeuten. Die automatisch höhenverstellbare Lünette von ANCA bringt die Lösung. Im Zyklus stellt sie automatisch die korrekte Höhe für den jeweiligen Durchmesser ein – ohne Bedienereingriff.

„Für beste Ergebnisse sollte die Stütze immer genau unter dem Werkzeugabschnitt liegen, die Schleifschiebe gerade bearbeitet. Bei unterschiedlichen Durchmessern können da mit herkömmlichen Pop-up-Lünetten Probleme entstehen oder sie müssen manuell nachjustiert werde. Das unterscheidet die AHAS von solchen Lösungen: Sie fährt die verschiedenen Höhenpositionen mit einer Wiederholgenauigkeit von 0,005 mm an, je nachdem welcher Werkzeugabschnitt abgestützt werden muss. Auch eine Einstellung auf horizontale Positionen entlang des Werkzeugs ist möglich. Die AHAS kann auf Steigung, Y- und Gierwinkel eingestellt werden“, so Jan Langfelder, Geschäftsführer der ANCA Europe GmbH.

Das ermöglicht das präzise Schleifen von Fräsern und Bohrern mit Multi-Durchmessern. Vorgenutete Werkzeuge mit negativem Konus und gestuften Durchmessern werden ebenfalls von der AHAS optimal gestützt. Sie ist für Werkzeuge mit einem Durchmesserbereich von 2-20 mm und einer Gesamtlänge von 50-250 mm geeignet. Um möglichst viele Werkzeugtypen und -größen abzudecken, bietet ANCA ein umfangreiches Sortiment von U- und V-Schuhen.

Um vor Beginn des Zyklus die Höhe des Schuhs mit der AHAS einzustellen, muss der Bediener die Oberkante des Werkzeugs bzw. des Rohlings an einer festen Referenzfläche auf der C-Achsenschwenkhalterung anlegen. Die Lünette fährt dann automatisch – ohne manuelle Einstellung – nach oben und drückt so das Werkzeug an den Referenzpunkt. Ist die entsprechende Höhe – abhängig vom jeweiligen Durchmesser des Werkzeugs – erreicht, stoppt die Lünette selbsttätig. Nach Start des Schleifzyklus ist dann kein Bedienereingriff mehr erforderlich.

Jan Langfelder: „Die AHAS kann einfach in die Ladersoftware integriert werden und arbeitet während eines Produktionslaufs einwandfrei mit unserem RoboMate zum automatischen Werkzeugladen zusammen. Sie wurde speziell für die MX Linear-Maschinen entwickelt. Bestehende MX7-Linear Maschinen können einfach nachgerüstet werden.“

Mehr Informationen zu Anca:

Kontakt  Herstellerinfo
ANCA Europe GmbH
Im Technologiepark 15
69469 Weinheim
Tel.: +49 6201 84 669 0
Fax: +49 6201 87 508 13
E-Mail: gerinfo@anca.com
www.anca.com
