Kinderleichte Spindelkegelkontrolle

Dyna Contact von Big Kaiser

Big Kaiser hat mit ›Dyna Contact‹ eine keramische Kegellehre im Portfolio mit der sich Maschinenspindelkegel im Handumdrehen überprüfen lassen.


Mit der Dyna Contact-Kegellehre kann der Kontakt zwischen Lehre und Spindel optisch getestet werden, um die Genauigkeit eines Maschinenspindelkegels schnell und einfach zu bestimmen. Der Bediener trägt dazu lediglich eine blaue Tuschierfarbe auf die Lehre auf, bevor er sie in die Maschinenspindel einführt. Beim Entfernen der Lehre werden Abweichungen in der Farbabdeckung sichtbar. So kann der Bediener den Kegelkontakt leicht überprüfen und beurteilen, ob die Maschinenspindel einen einwandfreien Kontakt mit den Werkzeughaltern erzielt.

Beschädigungen und Qualitätsmängel bei Maschinenspindeln können zu erheblichen Bearbeitungsproblemen wie Vibrationen, Rundlaufungenauigkeiten und schlechter Oberflächenqualität führen. Diese vermeidbaren Probleme führen oft zu vorzeitigem Werkzeugverschleiß und Produktausschuss.

Die Kegellehre besteht aus einem keramischen Material, das einen geringeren Wärmeausdehnungskoeffizienten als Metall aufweist und damit von Natur aus präziser ist. Die verwendete Keramik ist zehn Mal verschleißfester als Stahl und rostet nicht. Darüber hinaus bietet die strahlend weiße Keramik einen deutlich besseren Hintergrund für die blaue Tuschierfarbe.

Neben der Erkennung von Maschinenspindelschäden lassen sich mit Dyna Contact auch falsche Winkel erkennen. Dazu ersetzt man einen normalen Schaft mit der Dyna Contact Lehre, um den Schaft als mögliche Ursache für Beschädigungen oder falsche Winkel zu eliminieren.

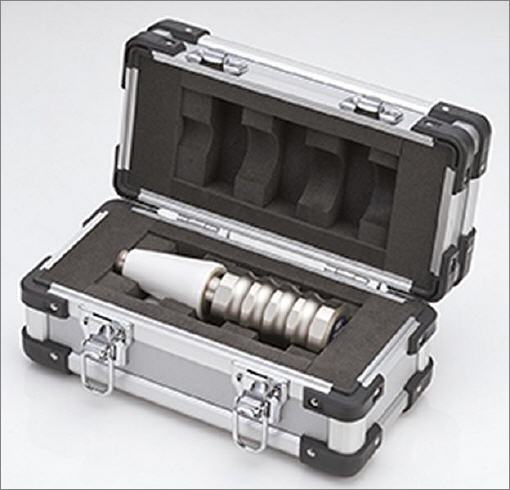

Dyna Contact ist für 30 mm, 40 mm und 50 mm Spindeln erhältlich und kann für BBT (BT=JISB6339), BDV (DV=DIN69871) und BCV (CV = ANSI) verwendet werden. Die Kegellehre wird in einem praktischen Aluminiumkoffer geliefert.
