Ultraharte Oberflächen schonend bearbeiten

Effiziente Oberflächenbearbeitung

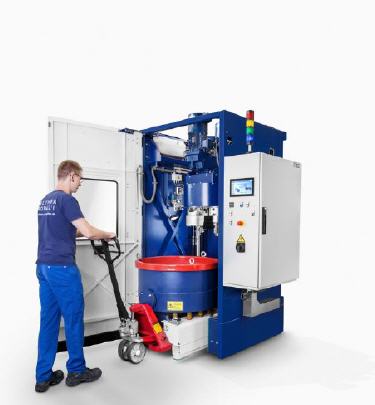

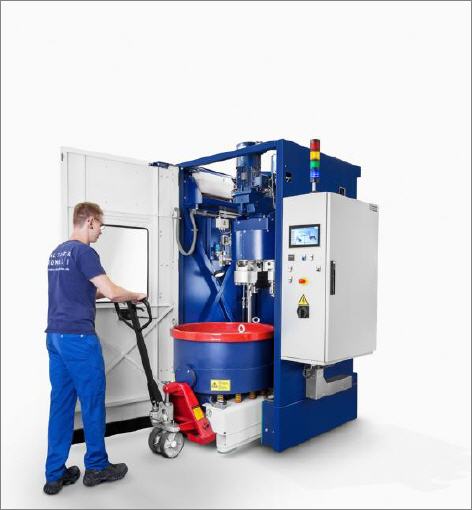

Die Schleppschleifanlage ›M-TMD 6M‹ wurde von Walther Trowal für die Oberflächenbearbeitung stückkostenintensiver Bauteile, die besonders hohe Anforderungen an die Oberflächenqualität erfüllen müssen, gebaut. Damit können selbst härteste Werkstoffe – zum Beispiel Keramik – auf Hochglanz poliert werden. Im Vergleich mit der manuellen Bearbeitung reduziert sich der Aufwand für das Polieren auf einen Bruchteil – bei gleichzeitig hoher Reproduzierbarkeit der Oberflächengüte.


Walther Trowal hat die Anlage speziell für hochwertige Teile entwickelt, die bei Bearbeitung und Handling höchste Sorgfalt erfordern. Sie wird unter anderem bei der Bearbeitung von Turbinenschaufeln, Schaufelrädern von Turboladern, Präzisionsteilen – zum Beispiel für Pumpen und Kompressoren – oder Implantaten eingesetzt.

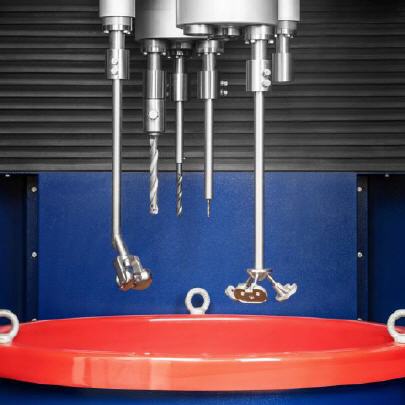

Die Maschinen der Serie M-TMD verfügen über ein Karussell mit mehreren Auslegern. An deren Enden sind rotierende Satelliten angebracht, die die einzelnen Werkstücke aufnehmen. Werden die Werkstücke durch das ruhende Schleifkörperbett bewegt, lassen sich aufgrund der Überlagerung der beiden Kreisbewegungen unterschiedliche Bewegungsmuster erzeugen – Grundlage der gleichmäßigen Bearbeitung der gesamten Werkstück-Oberfläche.

Christoph Cruse, der Vertriebsdirektor bei Walther Trowal, sieht großen Bedarf bei einigen seiner Kunden, die anspruchsvolle Komponenten herstellen: „Mit den Maschinen wenden wir uns an die Hersteller von Werkstücken, die exzellente Oberflächen aufweisen müssen – bei denen beispielsweise schon kleinste Unebenheiten der Oberfläche oder gar Kratzer zu Ausschuss führen. Und es geht um Teile, bei denen schon wenige Tausendstel Millimeter Maßabweichung eine große Rolle spielen. Hier eröffnen die M-TMD-Anlagen mit der optimalen Anströmung der Teile vollkommen neue Möglichkeiten.“

Die Schleppschleif-Anlage M-TMD 4 verfügt über vier Satelliten und kann gleichzeitig 12 Teile aufnehmen, die M-TMD 6 kann mit 6 Spindeln bis zu 18 Teile gleichzeitig bearbeiten.

Ein Beispiel für die erfolgreiche Anwendung der Maschinen ist ein neues, von Walther Trowal entwickeltes Verfahren für das Polieren von Knie-Implantaten aus Chrom-Nickel-Stahl, auf die eine Keramikschicht aufgedampft wird. Sie wurden bisher meist in mehreren Schritten manuell bearbeitet – mit hohem Zeitaufwand und dem Risiko geringer Prozesssicherheit.

In der M-TMD wird die Keramikschicht nach dem Vorschleifen in einem automatischen Prozess mit einem speziell für diese Anwendung entwickelten Poliermedium poliert. Das Ergebnis: Obwohl die Keramikschicht extrem hart ist, entsteht aus der ursprünglich rauen eine glatte, hoch glänzende Oberfläche, die extrem verschleißfest ist. Mit dieser Beschichtung verlängert sich die Lebensdauer der Implantate von bisher etwa 20 Jahren auf 30 und mehr.

Dabei ist Walther Trowal neue Wege gegangen. Während üblicherweise mit eher weichem Material poliert wird, gibt das Unternehmen dem Poliermedium ein extrem hartes zu: Diamantpulver.

Christoph Cruse erläutert, welche Vorteile das Verfahren hat: „Weiche Oberflächen lassen sich schnell polieren. Doch das manuelle Polieren extrem harter Schichten war bisher eine große Herausforderung, vor allem, wenn eine gleichmäßige Bearbeitung gefordert war. Bei aufgedampften – nur wenige µm dicken – Schichten kommt hinzu, dass auf keinen Fall zu viel Material abgetragen wird. Mit der M-TMD und dem neuen Poliermedium haben wir das im Griff: Die Oberfläche wird überall gleichmäßig bearbeitet.“
