Dynamischer ans Ziel

Neue Steigungen für Kugelgewindetriebe von Rexroth

Mit schnelleren Linearbewegungen steigern Maschinenhersteller die Produktivität. Bei höheren Kräften und Präzisionsanforderungen ist dafür das feine Zusammenspiel von Drehzahlen und Drehmoment des Elektroantriebs mit der Größe des Kugelgewindetriebs entscheidend. Mit den vier neuen Größen 8x5, 40x25, 40x30 sowie 50x30 baut Rexroth das Produktportfolio der Kugelgewindetriebe BASA weiter aus. Bei mehrgängigen Spindeln und gleichzeitig mehrgängigen Muttern steigen die Tragzahl und die Lebensdauer der Kugelgewindetriebe.

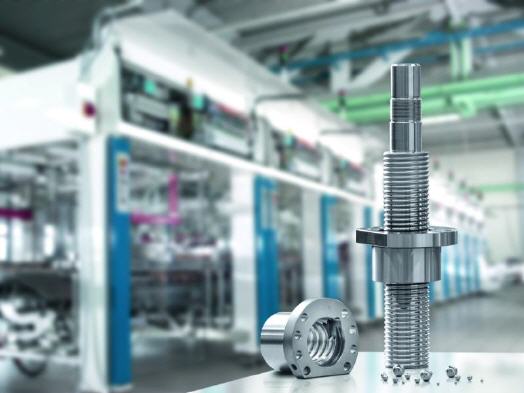

Kugelgewindetriebe von Rexroth wandeln Drehbewegungen des Motors in lineare Bewegungen um. Die neuen Größen erweitern die Variationsmöglichkeiten für Konstrukteure in Anwendungen, beispielsweise in Werkzeugmaschinen.

Das BASA-Produktportfolio von Rexroth umfasst Lösungen für angetriebene Spindeln und Muttern sowie ein breites Programm an Muttern mit DIN- und Rexroth-Anschlussmaßen. In den meisten Anwendungen setzen Maschinenhersteller vorgespannte Muttern für spielfreie Bewegungen mit hoher Wiederholgenauigkeit ein. Rexroth bietet sowohl ab Werk vorgespannte Muttern als auch Varianten, die der Anwender individuell einstellt.

Der Kontaktpunkt zwischen Laufbahn und Kugeln beeinflusst maßgeblich die Laufgüte und Tragzahl: Bei Einsatz der Doppelgängigkeit von Mutter und Spindel verdoppelt sich die Anzahl der Kugeln bei gleichem Bauraum und erhöht somit die Traglast. Damit können Konstrukteure bei doppelgängigen Muttern im Vergleich zu eingängigen Ausführungen eine kompaktere Konstruktion mit kleineren Baugrößen wählen oder die Lebensdauer bei Verwendung derselben Größe verlängern. Das Produktportfolio BASA umfasst standardmäßig mehrgängige Spindeln und Muttern.

Rexroth fertigt die Spindeln als Großserienprodukt im Rollprozess als Lagerware. Die Fertigung ist so exakt, dass die Mutterntypen getrennt hergestellt werden können. Dadurch kann das Unternehmen schnell auftragsspezifische Ausführungen mit einer standardisierten oder individuellen Endenbearbeitung liefern.

Das Kalkulationstool Linear Motion Designer (LMD) vereinfacht die Auslegung und Berechnung von BASA-Kugelgewindetrieben. Konstrukteure konfigurieren anschließend ihre Varianten über den Online-Gewindetriebkonfigurator. Dieser leitet Anwender schnell und bildgesteuert durch die Konfigurationen und nimmt bei veränderten Parametern automatisch eine Plausibilitätsprüfung vor. Abschließend erzeugt der LMD die CAD-Daten und stellt sie zum Download bereit. In einem weiteren Schritt können Anwender in den eShop wechseln und Preis und Lieferzeit abrufen.

Rexroth liefert komplette Kugelgewindetriebe mit bearbeiteten Enden und einer breiten Auswahl an Muttern ebenso wie Einzelspindeln und -muttern.
