Höchste Teileflexibilität im Schwenkbiegen

TruBend Center 7030 von Trumpf

Schwenkbiegen mit höchster Teileflexibilität geht jetzt noch schneller – mit der TruBend Center 7030, dem vollautomatischen Biegezentrum von Trumpf. Das Drehen der Teile übernimmt die Maschine automatisch. Der Bediener wird entlastet und der Biegevorgang noch produktiver.

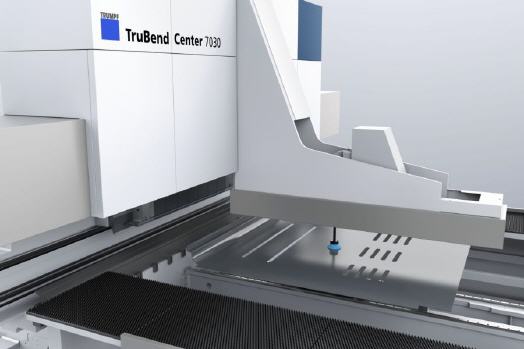

Mit dem Rotations-Teilemanipulator können die Bauteile vollautomatisch an der TruBend Center 7030 gebogen werden: Er fixiert die Platine und dreht sie bei Bedarf in die erforderliche Position. Achsgeschwindigkeiten von 3000 Millimeter pro Sekunde ermöglichen dabei eine nochmals deutlich gesteigerte Produktivität im Vergleich zur halbautomatischen Schwenkbiegemaschine TruBend Center 5030.

Für die Positionierung von kleineren Teilen kommt ein zweiter Akteur ins Spiel, der patentierte 2-Achs-Teilemanipulator. Das synchronisierte Zusammenspiel aus Rotations- und 2-Achs-Teilemanipulator eröffnet eine für die vollautomatische Schwenkbiegetechnologie außergewöhnlich große Freiheit bei der Teilegestaltung. Denn als einziges Unternehmen in der Branche bietet TRUMPF mit der TruBend Center 7030 einen Schwenkbiegevollautomaten mit zusätzlicher Höhenachse am 2-Achs-Teilemanipulator.

Das führt zu einer unerreichten Teileflexibilität, weil die sogenannten Greifmodule Bauteile an unterschiedlichen Positionen fixieren können. So können beispielsweise schmale Profile auf der Seite gehalten oder mit Zangen gegriffen und gebogen werden. Ohne diese Zusatzfunktion wären viele Bauteile nicht herstellbar. Darüber hinaus stellt die Höhenachse sicher, dass der Bediener auch Teile mit negativen Kantungen einfach entnehmen kann.

Das Maschinenkonzept der TruBend Center 7030 bietet eine große Format- und Formenvielfalt, sei es bei Aluminium bis 4 Millimeter Blechdicke, bei Baustahl bis 3 Millimeter oder bei Edelstahl-Blechen bis 2,2 Millimeter. Die Maschine bearbeitet kürzeste Schenkellängen, Schachtelhöhen bis 220 Millimeter, kleine Profile, schmale oder negative Kantungen und unterschiedlichste Radien. Letztere lassen sich mit ein und demselben Werkzeug sehr schnell biegen.

Das erhöht die Produktivität – und die Kreativität: Produktdesigner können mehr Rundungen bei Verkleidungsblechen oder außergewöhnliche Geometrien realisieren. Da sie sehr genau arbeitet – die Wiederholgenauigkeit liegt im Hundertstelmillimeterbereich – und mechanisch stabil ausgeführte Werkzeuge besitzt, kann sie zudem abdruckarm produzieren, was ein großer Vorteil bei Edelstahl und lackiertem Blech ist.

Das A und O beim Biegen sind exakte Winkel. Herausforderungen entstehen dabei vor allem durch schwankende Materialeigenschaften wie Festigkeit, Rückfederung und Materialdickenschwankungen. Für die genaue Winkelmessung bietet TRUMPF seine bewährte Lösung ACB (Automatically Controlled Bending) auch an der TruBend Center 7030 an. Sie verfügt damit als erster Vollautomat im Schwenkbiegen über ein Winkelmesssystem. So ist gleich das erste Biegeteil ein Gutteil.

Die beiden ACB Laser Module für negative und positive Kantungen sitzen bei den zusätzlichen Biegewerkzeugen und fahren für den Messvorgang automatisch in Position. Für die Messung projiziert der Laser eine Linie auf das Blech. Eine Kamera erkennt die Lage der Linie und berechnet den Winkel des Teils in Echtzeit.

Eine weitere Besonderheit der TruBend Center 7030 ist die extrem leistungsstarke TRUMPF-Programmierlösung TecZone Fold. Sie ist die schnellste Programmierung im Markt und hat bereits bei der TruBend Center 5030 die Anwender überzeugt. TecZone Fold erstellt automatisch Biegeprogramme in wenigen Sekunden sowie 3D-Simulationen inklusive Kollisionsüberwachung, wodurch erstmals eine effiziente Werkstattprogrammierung im Schwenkbiegen möglich wird.

Die bedienerfreundliche Lösung, die bereits in der Grundmaschine enthalten ist, läuft auf der Steuerung wie auch auf dem Office-PC – dann als Offline-Version. Das macht die TruBend Center 7030 selbst für kleine Losgrößen und Individualanfertigungen äußerst wirtschaftlich.
