Optimale Spankontrolle

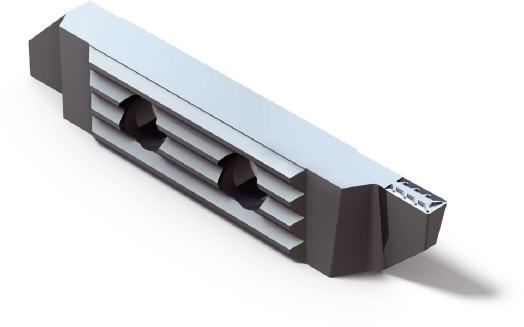

Innovative Wendeschneidplatten mit ZX-Geometrie
Die Bearbeitung schwer zerspanbarer Materialien stellt Anwender gerade auf Langdrehautomaten vor besondere Herausforderungen. Mit den ZX-, ZXT- und ZXB-Geometrien der TOP-Line von Applitec gibt Schwartz tools and more dafür die ideale Lösung an die Hand – nicht zuletzt dank der speziellen Spanleitstufen.
Legierte Edelstähle, bleifreie Kupferlegierungen und Aluminium – so unterschiedlich diese Werkstoffe auch sein mögen, eines haben sie doch gemeinsam: Ihre Zerspanung ist sehr anspruchsvoll und verlangt hochwertige und abgestimmte Werkzeuge. „Die Wendeschneidplatten mit ZX-, ZXT- und ZXB-Geometrien wurden für eine prozesssichere Drehbearbeitung schwer zerspanbarer Materialien entwickelt – und das bei langen Standzeiten. Das starre Haltersystem mit Keilverzahnung der TOP-Line ist der eine Teil des Erfolgsgeheimnisses. D
as Besondere jedoch ist die spezielle Spanroller-Geometrie in Kombination mit extrem scharf geschliffenen Schneiden“, so Jörg Schwartz, Geschäftsführer von Schwartz tools and more. Alle Bauformen der ZX-Wendeschneidplatten besitzen eine Spanleitstufe, die mit Spanbrecher und einer polierten Schneidkantenverrundung hergestellt wird. Das ermöglicht ab Vorschüben von 0,02 mm/U eine hervorragende Spankontrolle durch besseren Spanbruch.
Die Wendeschneidplatten mit ZX-Geometrien gibt es in verschiedenen Ausführungen zum Rückwärtsdrehen, zum Einstechen und Drehen, zum Vorwärtsdrehen sowie als Radiuswendeplatten. Abhängig von der Variante sind sie mit einem Spanwinkel von 10°, optional auch 17° und 25°, erhältlich.
Zusätzlich zu den ZX-Spangeometrien gibt es innerhalb der TOP-Line auch die ZXT-Geometrie: Die umlaufende Spanleitstufe weist mehrere Spanbrecher auf – ein Vorteil für die Spankontrolle besonders bei großen Schnitttiefen. Denn so entstehen kurze umgeformte oder gebrochene Späne. Die ZXT-Geometrie ermöglicht mit nur einer Wendeschneidplatte das Einstechen sowie Vorwärts- und Rückwärtsdrehen.
Die ausgefeilte ZXB-Schneidengeometrie komplettiert die Wendeschneidplatten mit optimierter Spanleitstufe der TOP-Line. Da mit den ZXB-Wendeplatten weniger Kraft beim Spanformen benötigt wird, können höhere Schnittgeschwindigkeiten gefahren werden, und der Einsatz auf Maschinen mit geringerer Leistung wird vereinfacht. Wie auch die ZXT-Geometrie, ermöglicht die ZXB-Geometrie die Bearbeitung in drei Richtungen.
Mehr Informationen zu Schwartz Tools:
 |
Schwartz – tools + more GmbH & Co. KG |
|
Gewerbestr. 26 |
|
D-76327 Pfinztal |
|
Tel.: 0049 (0)721 / 915 684-0 |
|
Fax: 0049 (0)721 / 915 684-22 |
|
E-Mail: info@schwartz-tools.de |
|
www.schwartz-tools.de |
