Sonderlösung wird zum Standard

Rastriegel mit Anschlag und Rastfunktion

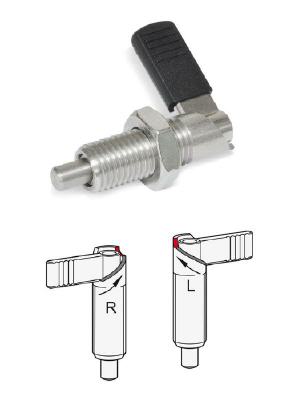

Wenn es um Rastriegel geht, dann wartet Gan- ter wieder mit einer ganz besonderen Variante auf: Die neuen Rastriegel der Reihe GN 721 mit Anschlag sind für links- oder rechtsdrehende Bedienung, sowie optional mit Rastfunktion erhältlich.


Zugegeben, Ganter verfügt bereits über ein nicht gerade kleines Angebot an Rastriegeln. Doch die regelmäßige Anfrage von Kunden nach Sonderausführungen hat das Unternehmen veranlasst, eine weitere Variante des Normelements in sein umfangreiches Standard- programm aufzunehmen.

Konkret unterscheiden sich die Rastriegel der Reihe GN 721 vor allem durch die Begrenzung des Betätigungswinkels auf 180 Grad und der Wahlmöglichkeit zwischen einer links- oder rechtsdrehender Riegelkurve. Auf diese Weise lassen sich Mehrriegel-Anwendungen mit gleichsinnigen Bewegungsrichtungen realisieren – und damit ein einfacheres Handling von Klappen oder anderen Bauteilen. Prinzipiell sorgt der Kurvenverlauf für die Umwandlung der 180-Grad-Drehbe- wegung des Riegels in einen achsialen Hub. Soll der federgespannte Riegel nicht ungewollt aus dieser Endposition zurückschnappen, stehen optional Ausführungen mit sicherer Rastkerbe bereit.

Ebenfalls optional: Die Kontermutter gemäß ISO 8675, die das per Außengewinde montierbare Rastriegel-Element in einer bestimmten Montagestellung kontert und so eine definierte, etwa konstruktiv bedingte Riegelposition gewährleistet. Neben der normalen Stahl- Ausführung ist der Rastriegel auch in Edelstahl lieferbar. In beiden Werkstoffvarianten ist der Riegel mit und ohne Polyamid-Kappe erhältlich.

Kundenspezifische Sonderlösungen sind natürlich auch weiterhin machbar – etwa Rastriegel mit abweichenden Kurvensteigungen, kleineren Schwenkbereichen, besonderen Geometrien, mit Mittel- stellung oder spezifischen Rastbereichen.
