Greifen, Zentrieren und Schließen

Präzisionsgetriebe von Leantechnik

Mit der Serie lifgo 5 bietet die Oberhausener Leantechnik AG belastbare und langlebige Zahnstangengetriebe in verschiedenen Ausführungen für spezielle Einsatzzwecke. Die Variante lifgo doppel eignet sich besonders für Greif-, Zentrier- und Schließbewegungen.


Die Getriebe der Serie lifgo 5 von Leantechnik entsprechen höchsten Anforderungen an Hubkraft, Geschwindigkeit und Synchronität. Ausgestattet mit einer Zahnstange, die vierfach-rollengeführt ist, gewährleisten die robusten Kraftpakete selbst bei hohen Lasten eine hohe Querkraftaufnahme. Durch das Zusammenfügen von zwei Führungseinheiten entsteht aus der Standardausführung die Variante lifgo doppel. Mit zwei Zahnstangen, die sich in entgegengesetzter Richtung bewegen, ist sie die ideale Komponente für synchrone Positionier-, Greifer- und Zentrieraufgaben.

Das Getriebe kommt als 5.0, 5.1 oder 5.3 in teil- und funktionsfertigen Anlagen von Leantechnik zum Einsatz. Der Antrieb der beiden parallellaufenden Zahnstangen erfolgt per Servo-, Drehstrom-, Pneumatik- oder Hydraulikantriebe, über das Ritzel im Inneren des Getriebes. Je nach erforderlicher Bewegung wird entweder die Zahnstange fest montiert oder das Getriebe bei weiterhin frei beweglicher Zahnstange, fixiert, womit sich das lifgo-Getriebe auch als lifgo linear doppel für lange Hübe in entgegengesetzter Richtung nutzen lässt.

Je nach Baugröße erreicht lifgo doppel eine Hubkraft von 2.000 bis 15.900 N bei einer Geschwindigkeit von drei Meter pro Sekunde. Selbst bei enormen Kräften arbeiten die Getriebe hochpräzise und ermöglichen eine Positioniergenauigkeit von bis zu ±0,01 mm.

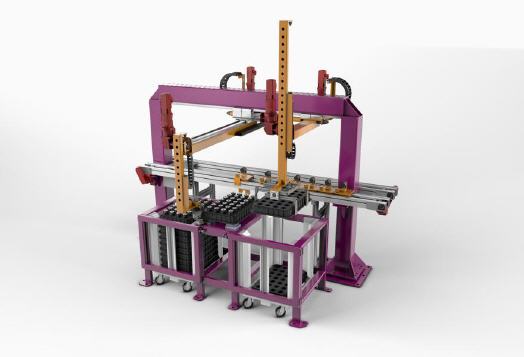

Einsatzgebiete finden sich zum Beispiel in der von Leantechnik entwickelten lifgo-Portalanlage. Bei der komplexen Kombination aus Palletierer und Zuführeinrichtung mit Dreiachs-Greiferarm und Zweiachs-Palletierer hilft lifgo doppel bei der Entnahme der Rohteile sowie der Positionierung auf einem Laufband. In einem anderen Fall arbeitet lifgo doppel als Antriebsmodul innerhalb einer Greifervorrichtung für Bauteile von LKW-Anhängern, welche nach dem Lackieren transportiert werden müssen. Auch hier wird deutlich, dass die vielseitigen lifgo-Getriebe bei unterschiedlichen Lasten zuverlässig und hochpräzise arbeiten.



Mehr Informationen zur Leantechnik AG:

Kontakt  Herstellerinfo
Leantechnik AG
Im Lipperfeld 7c
46047 Oberhausen
Tel. +49 (0) 208 495 25-0
Fax +49 (0) 208 495 25-18
E-Mail: info@leantechnik.com
www.leantechnik.com
