Positionieren und Fixieren großer Bauteile

Unverzichtbare Hilfsmittel von Halder

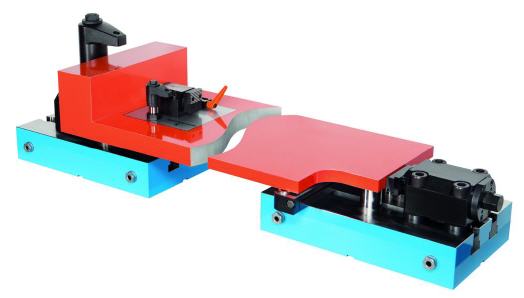

Wie bei der Herstellung kleiner Werkstücke ist eine punktgenaue und zuverlässige Spannung Voraussetzung, wenn große, schwere, teils komplexe Teile bearbeitet werden. Die eingesetzten Hilfsmittel müssen äußerst stabil und für hohe Spann- und Bearbeitungskräfte ausgelegt sein. Spezialisiert auf die Spanntechnik ist die Erwin Halder KG aus Achstetten-Bronnen. Insbesondere zum Positionieren und Spannen größerer Bauteile hat das Unternehmen nun sein Sortiment um entsprechend größere Ausführungen ergänzt.


Passende Spannmittel für die Bearbeitung schwerer Bauteile zu finden, die hohen Belastungen standhalten können, modular und flexibel für verschiedene Einsätze und die jeweiligen Anforderungen einsetzbar und gleichzeitig noch bedienerfreundlich sind, kann eine große Herausforderung sein. Deshalb stellen viele Zerspaner, beispielsweise aus dem Schwermaschinenbau, ihre benötigten Sonder-Spannmittel selbst her, was jedoch viel Zeit in Anspruch nimmt, die dann für die eigene Produktion fehlt.

Bernd Janner, Vertriebsleiter der Erwin Halder KG: „Das muss nicht sein! In unserem Spannmittel-Sortiment ist für fast jede Anwendung das Passende dabei, um sämtliche Bauteile sicher zu spannen. Durch die Produkterweiterungen ist unser gesamtes Spannmittel-Sortiment nun zu einem Komplettprogramm geworden – und für ganz spezielle Fälle fertigen wir auch individuell angepasste Sonderlösungen. Dabei gewährleisten unsere Spannmittel stets eine hohe Prozesssicherheit.“

Erweitert wurde das XL-Sortiment um Bolzen und Auflagebolzen, Scheiben, Spanneisen, Halteleisten und Auflageplatten, Anschlagstücke, Ausgleichspanner, Spannstöcke, Aufsitzspanner sowie Höhenzylinder ab Größe M20. Die Spannmittel von Halder sind leicht zu bedienen, lassen sich schnell wechseln und garantieren ein sicheres Spannen des Werkstücks. Das sind besonders wichtige Kriterien für Nutzer von Spannmitteln, da kurze Rüstzeiten eine große Rolle spielen, wenn es um die Wirtschaftlichkeit von Produktionsprozessen geht.

Für jede Spannsituation die richtigen Hilfsmittel

Einsatzgehärtete und brünierte Stahlbolzen und vergütete Auflagebolzen, die als Auflagen und Anschläge genutzt werden können, sowie Scheiben sind jetzt in dem Gewindegrößen M20 und M24 erhältlich. Dazu bietet Halder verschiedene Spanneisen-Varianten an: gabelförmige für Schrauben bis M36, gekröpfte für Schrauben bis M30 und geschlossene mit Nase zum Einsatz bei rotierenden Werkstücken bis M30.

„Unverzichtbar, um überbestimmte Spannstellen an Bauteilen ohne Verformung abzustützen, ist der Ausgleichspanner mit kompakter, niedriger Bauweise, der nun auch in Größe M20 zur Verfügung steht“, so Bernd Janner. „Damit lassen sich weitere Spannpunkte realisieren, wodurch die Konstruktion während des Bearbeitungsprozesses sehr stabil den Belastungen standhält. Vibrationen werden deutlich gehemmt, so dass einer hochpräzisen Fertigung nichts mehr im Wege steht.“ Zudem dient der Ausgleichspanner zum Abstützen von Rippen, Sicken, Laschen und um gespannte Bauteile zuverlässig zu versteifen.

Die Handhabung mit dem Ausgleichspanner ist äußerst bedienerfreundlich – durch Lösen des Klemmhebels legt sich der Stützbolzen mit leichter Federkraft an das Werkstück an, anschließend wird der Klemmhebel gespannt, sodass sich der Stützbolzen ohne Wegveränderung verblockt. Genauso schnell werden die Elemente nach Entnahme des Werkstücks wieder gelöst. Durch den verstellbaren Klemmhebel ist auch ein sicheres Abstützen außerhalb des Werkstückes möglich.

Ein Must-Have der Spanntechnik

Für die Bearbeitung großer oder komplexer Werkstücke sind funktionale Spannstöcke oft hilfreich. Dazu bietet die Erwin Halder KG auch massive Spannstöcke an. Dank mechanischem Spindelantrieb kann eine Spannkraft von maximal 80 kN erreicht werden. Dadurch können auch große Bauteile sicher in Position gehalten werden. Befestigt werden sie mittels vier Zylinderschrauben in der Gewindegröße M24.

Ein universelles mechanisches Spannelement für besonders schnelles und komfortables Wechseln und Spannen ist der kompakte Aufsitzspanner. Mittels der von Hand um 360° schwenkbaren Spannpratze lassen sich Werkstücke in kurzer Zeit zur Bearbeitung spannen. Der Aufsitzspanner ist aus einsatzgehärtetem, brüniertem und geschliffenem Einsatzstahl hergestellt. Mit vier Zylinderschrauben M24 lässt er sich ganz leicht auf dem Maschinentisch oder einer Grundplatte befestigen. So ermöglicht er eine Spannkraft bis maximal 30 kN. Für eine punktgenaue Wiederholspannung kommt der optionale Positionierring zum Einsatz.

Zudem gibt es auch Auflageplatten, mit denen sich Bauteile quer oder zwischen T-Nuten positionieren lassen. Anschlagstücke, Halteleisten sowie Höhenzylinder in M20 bzw. M24 ergänzen das Programm.

Auf sämtliche Anforderungen abgestimmt

Mit dem vielfältigen Spannmittel-Sortiment gelingt es ganz einfach, auch besonders schwere, komplexe Bauteile sicher zu spannen. Sie sind optimal für hohe Spann- und Bearbeitungskräfte ausgelegt und reduzieren auftretende Vibrationen auf ein Minimum. Die dabei zu erreichende hohe Präzision ist, in Verbindung mit den kurzen Rüstzeiten der Spannelemente, ein Garant für eine wirtschaftliche Produktion.

Bernd Janner: „Unser Sortiment wächst ständig mit den Anforderungen des Marktes mit. So stellen wir sicher, dass Anwender für jedes Werkstück – je nach Geometrie, Material und Gewicht – die passenden Spannmittel finden. Mit der erneuten Erweiterung unseres Normalienportfolios im Bereich der Spannelemente ermöglichen wir weitere Spannmöglichkeiten für die unterschiedlichsten Bauteile.“



Mehr Informationen:

Kontakt  Herstellerinfo
Erwin Halder KG
Erwin-Halder-Str. 5-9
88480 Achstetten-Bronnen
Tel.: +49 7392 7009-0
Fax: +49 7392 7009-160
E-Mail: info@halder.de
www.halder.de
