Zerspanungslösungen aus Leidenschaft

Teamtec auf der EMO

Teamtec, Systemlieferant für individuell ausgearbeitete Maschinenlösungen in der Dreh- und Frästechnologie, ist auf der EMO 2017 auf den Messeständen seiner Partner Biglia, OKK und RemaControl präsent. Besucher können dort das vielseitige, leistungsstarke Maschinenportfolio erleben und sich über den teamtec-Komplettservice informieren, der von der Optimierung der Fertigungsstrategie und Serviceangeboten bis zur Werkzeughaltertechnik und Mitarbeiterqualifikation reicht.


Die teamtec CNC-Werkzeugmaschinen GmbH ist seit 30 Jahren als Vertreter führender Werkzeugmaschinenhersteller aktiv. Ein wichtiger Bestandteil des teamtec-Angebotes ist – neben individuell ausgelegten Maschinen – ein Komplettservice, der unter anderem die Optimierung der Fertigungsstrategie inklusive Programmierunterstützung zur Reduzierung von Rüst- und Zykluszeiten enthält.

Zum teamtec-Angebot gehört auch eine besonders anwenderfreundliche Werkzeughaltertechnik. Diesbezüglich präsentiert teamtec auf der EMO 2017 eine Weltneuheit: ein völlig neues Schnellspannsystem, das bei Maschinen mit BMT-Werkzeugsystem den Werkzeughalterwechsel in 10 bis 15 Sekunden erlaubt. Es wurde von Oesterle+Partner entwickelt, einem Unternehmen aus Emmendingen, die seit zwölf Jahren Kooperationspartner von teamtec sind.

Weiterhin zeigt teamtec das von Oesterle+Partner entwickelte neue modulare Schnellwechselsystem nach PSC 32-C3 / ISO 26623 für Sandvik Coromant Capto C3 und ISO 26623-Systeme erweitert. Mit dieser Schnittstelle bietet teamtec seinen Biglia-Kunden ein optimales Schnellwechselsystem mit maximaler Wechselwiederholgenauigkeit, Lageorientierung und Einzugskraft der angetriebenen Werkzeuge. Zu sehen sind die Werkzeughalter-Neuentwicklungen auf dem Biglia-Messestand (Halle 17/C60).

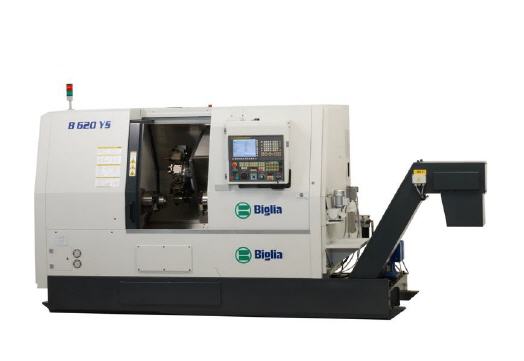

Bereits seit 20 Jahren sind die teamtec Werkzeugmaschinen-Spezialisten eng mit Biglia verbunden. Seit sie 1997 die Generalvertretung in Deutschland übernahmen, konnten sie rund 700 Biglia-Maschinen verkaufen. Highlight unter den sieben präsentierten Biglia CNC-Drehzentren auf der EMO ist die B 620YS. Dieses Drehzentrum für die Stangenbearbeitung mit 6-Zoll-Motorspindel und bis 71mm Stangendurchlass wird die 5er-Modellbaureihe ablösen. Es ist mit Y-Achse (± 45 mm) und 5-Zoll-Gegenspindel ausgestattet. Die Drehlänge beträgt 620 mm, der maximale Drehdurchmesser 350 mm. Eine Besonderheit ist der neue Werkzeugrevolver mit 15 Stationen. Er enthält einen semidirekten Antrieb, das heißt, mit nur einer Anflanschung und ohne weitere Umlenkung. Mit 6000 U/min treibt der wassergekühlte Motor mit integrierter Öl-/Luftminimalmengenschmierung die Werkzeuge an. Dazu ist erstmalig optional ein integriertes Fertigteilhandling für absolut beschädigungsfreies Ausschleusen der Werkstücke erhältlich.

Eine weitere Neuheit ist das doppelspindlige CNC-Drehzentrum Biglia B 465RBT2 mit zwei Revolvern, zwei Y-Achsen und integriertem Portallader für Einlegeteile. Damit können Sägeabschnitte bis zu 5 kg und 200 mm Länge be- und entladen werden. Auf der Messe wird ein Modell mit zwei Bändern, eines für Rohteile, eines für Fertigteile, zu sehen sein.

Für die Schwerzerspanung ist die komplett flachgeführte Biglia B 750YS konzipiert, die den leistungsstarken, direkt angetriebenen Biglia-Revolver mit 16 Stationen enthält. Besonders auffällig ist die neue Fanuc CNC-Steuerung iHMI, die eine zweite CPU für periphere Leistungen enthält. Auf dem Full-Touch-Screen lassen sich damit weitere Informationen darstellen wie Zeichnungen, Betriebsanleitungen bis hin zu den Bildern von Überwachungskameras. Mit dieser B 750YS liefert Biglia auch eine erste Antwort auf Industrie 4.0-Anforderungen. Gemeinsam mit der italienischen Firma Alleantia entwickelten die Drehmaschinenhersteller eine Software, welche die Maschine ins Firmennetzwerk integriert und spezielle Programme für Diagnosen, Effizienz- und Kostenanalysen bietet. Die Maschine lässt sich damit auch in ein bestehendes ERP-System einbinden.

Des Weiteren sind auf dem Biglia-Stand die zweite Generation des multifunktionalen 5-Achs-Dreh-/Fräszentrums Biglia SmartTurn S zu sehen, das in mehreren Details verbessert wurde, außerdem die kompakte Zwei-Revolver-Maschine Biglia B 436Y2 mit Mitsubishi-Steuerung sowie die große, flachgeführte Biglia B 1250Y mit Lünette und Reitstock.

Bereits seit über zehn Jahren vertritt teamtec den japanischen BAZ-Hersteller OKK. In dieser Zeit konnte bei den teamtec-Mitarbeitern großes Fräs-Know-how wachsen, das den Kunden in vielfältiger Weise bis hin zur Applikationsbetreuung zugutekommt.

Ein Highlight auf dem OKK-Stand der EMO 2017 (Halle 27/E69) ist die mit einem MAM-Matrixmagazin ergänzte HMC500, ein horizontales Bearbeitungszentrum mit 500er Palette für die Serienfertigung. Gegenüber vergleichbaren Maschinen überzeugt es durch bis zu 15% schnellere Zykluszeiten, 20% mehr Verfahrweg und die schnelle Span-zu-Span-Zeiten von 2,9 Sek. Für kurze Nebenzeiten sorgen die 63 m/min Eilganggeschwindigkeit und 1G Beschleunigung.

Bei der VC-X Baureihe hat OKK großen Wert auf Kompaktheit und Ergonomie gelegt. Das vertikale 5-Achs-BAZ OKK VC-X500 überzeugt durch seine Verfahrwege von 700/850/610 mm in X/Y/Z bei geringer Aufstellfläche sowie guten Zugang zum Werkstück und zur Spindel (auf der Messe mit einer 20.000er ausgestattet). Die großzügig dimensionierten Linear-Rollenführungen sorgen für dynamische Vorschubwerte verbunden mit hervorragender Stabilität und Präzision. Alle Hauptkomponenten wie Arbeitsspindel, Kugelrollspindel und Bett sind temperaturüberwacht und ölgekühlt. Wärmekompensationssoftware unterstützt die Präzisionsbearbeitung.

Während die angestammten Vertikal- und Horizontal-Bearbeitungszentren von OKK vor allem bei der Schwerzerspanung ihre Stärken ausspielen, kann teamtec seit letztem Jahr auch Branchen wie den Werkzeug- und Formenbau optimal mit Frästechnologie versorgen. Denn seitdem gehören auch die Fahrständermaschinen von Rema Control aus Stezzano bei Bergamo zum teamtec-Portfolio. Als Beispiel für die in verschiedenen Baugrößen verfügbaren Vertikal-Bearbeitungszentren ist auf dem Messestand (Halle 27/F45) eine Newton Big NBT 5.25 zu sehen, eine typische Fünfachsfahrständermaschine, die von der neuen Fanuc CNC HMI gesteuert wird. Ihre Y- und Z-Verfahrwege betragen jeweils 800 mm. Der X-Weg ist bis zu 12.000 mm frei definierbar. Die Maschine kann wahlweise mit Schwenkkopf und mehreren Rundtischen ausgestattet werden

Außerdem zeigt Rema Control mit der Raffaello R5A.8 eine neue Version des 5-Achs-Bearbeitungszentrums mit Dreh/Schwenktisch an, das jetzt einen Schwenkkreis von 800 mm aufweist. Eine weitere Neuheit ist das Horizontalbearbeitungszentrum Ikaro, das leistungsstarke 5-Achs-Bearbeitung auf kleinem Platz ermöglicht. Die linearen Achsen (X und Z im Ständer, Z in der Palette) werden von einem 1000er-Rundtisch und einem Kessler Horizontal-/Vertikalkopf ergänzt.
