Aus dem Vollen schöpfen
Chainflex ROBOT-Leitungen ab Lager
Igus bietet ein komplettes chainflex-Leitungsprogramm für Robotik-Anwendungen und dreidimensionale Bewegungen ab Lager. Der Leitungsaufbau der CF ROBOT-Familie folgt besonderen Konstruktionsprinzipien. Wie bei den chainflex Leitungsserien für lineare Bewegungen steht auch bei den tordierbaren Leitungen die getestete Lebensdauer im Vordergrund.
Die Bewegungsabläufe in der industriellen Produktion werden immer komplexer, sodass zunehmend spezielle Leitungen für Torsionsbewegungen gefordert werden. Zu diesem Zweck hat igus sein Sortiment der chainflex CF ROBOT-Familie kontinuierlich ausgebaut: Von Hybrid- und Steuerleitungen über Motor- bis hin zu Bus-, Daten- und Lichtwellenleitungen verfügt igus über ein komplettes Leitungsprogramm für Roboter und dreidimensionale Bewegungen ab Lager. Geliefert wird ab einem Meter Länge und ohne Mindestbestellmenge oder Schnittkosten.
Dämpfungselemente und optimierte Schirme gleichen Torsionen aus
Adern, Verseilgebinde, Schirme und Mantelwerkstoffe sind bei Torsionen ständig stark wechselnden Belastungen ausgesetzt. Die stabilen, hoch gleitfähigen igus-Leiterkonstruktionen werden zusätzlich durch spezielle Dämpfungselemente unterstützt. Diese Dämpfungselemente geben den Adern die notwendige Bewegungsfreiheit. Denn, je mehr die Leitung „zugedreht“ wird – an die Grenze der Belastung gerät – desto schwieriger wird es, die Leitung zu tordieren.
Besonders hoch sind die Anforderungen bei den Schirmen. igus bringt dort verschiedene Schutzelemente ein: Zum einem legen die Konstrukteure unter und über den Schirm mechanisch dämpfende Elemente, damit die auf die Schirmdrähte einwirkenden Kräfte nicht zu groß werden; zum anderen werden unter den Außenmantel spezielle Gleitebenen eingearbeitet, die in der Leitung ein Gleiten der Adern untereinander sicherstellen. Zum Schluss schützen hoch abriebfeste und halogenfreie PUR- oder TPE-Mäntel die torsionsoptimierten Verseilelemente vor möglichen Beschädigungen.
Diese besonderen Konstruktionsaufbauten garantieren, dass sogar Glaslichtwellenleiter in Torsionsanwendungen sicher funktionieren. Dies haben Tests mit 27 Millionen Torsionsbewegungen bewiesen.
igus Normtests: Geprüfte Qualität für CF ROBOT-Leitungen

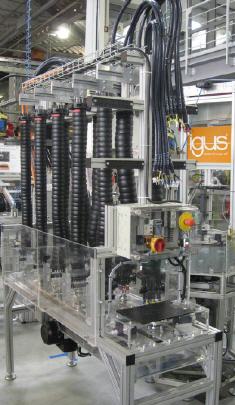

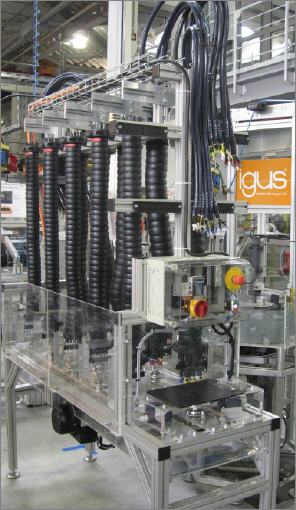

Um die bei Torsionsbewegungen anfallenden Kräfte bewerten zu können, werden spezifische igus-Torsions-Normtests durchgeführt: Im eigenen Testlabor werden alle Roboterleitungstypen mit einem Dreh- und Festpunktabstand von einem Meter beidseitig befestigt und mit einem Torsionswinkel von ±180° mindestens drei Millionen Mal tordiert. Die ständig mit dem AutoMess-System elektrisch überwachten Leitungen werden anschließend zerlegt, um eventuell entstandene Beschädigungen auch an den nicht messbaren Elementen bewerten zu können.
Nur wenn die streng nach diesem igus-Torsions-Normtest geprüften Leitungen keine funktionsgefährdenden Beschädigungen aufweisen, werden sie in das chainflex CF ROBOT-Programm aufgenommen.
Anschaulich wird der igus-Torsions-Normtest im Video unter folgendem Link: http://www.igus.de/wpck/9431/chainflexTest3105#section_8
Mehr Informationen zur igus GmbH:
 |
igus GmbH |
|
Spicher Str. 1a |
|
51147 Köln |
|
Tel: +49 (0)2203-9649-0 |
|
Fax: +49 (0)2203-9649-222 |
|
E-Mail: info@igus.de |
|
www.igus.de |
