Präzise Asphärenmessung

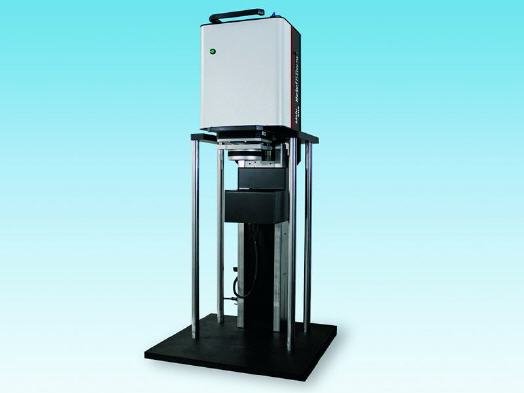

Messplatz ›MarSurf FI 2100 AS‹ von Mahr

MarSurf FI 3100 VB ist das Premiummodell einer neuen Produktlinie. Gleichzeitige mehrfache Phasenschiebung ermöglicht nicht nur vibrationsunempfindliche Messungen im Produktionsumfeld, sondern bietet auch eine sehr hohe Genauigkeit, besser als λ/100. Flache, konkave und konvexe Oberflächen können in unterschiedlichsten Größen gemessen werden.


Zur Qualitätssicherung in der Asphärenproduktion ist MarSurf FI 2100 AS das ideale Interferometer. Frei von der Notwendigkeit für Null-Elemente, computer-generierte Hologramme, axiales Scannen oder Stitching kön-nen Asphären dank der CGRTM-Technologie (Computer Generated Reference) innerhalb von Sekunden genau überprüft werden, wobei sphäri-sche Standard-Referenzoptiken verwendet werden. Sub-Nyquist-Sampling erweitert die Detektion hinsichtlich Anstieg bzw. Aufweitung der Asphären. Neben Asphären können auch torische und bikonische Oberflächen, Freiformen sowie weitere Geometrien ohne Rotationssymmetrie gemessen werden.

Eine noch höhere Lateralauflösung, hervorragende Übertragungsfunktion und vibrationsunempfindlichen Einsatz findet sich bei MarSurf FI 2100 PS. Dieses phasenschiebende Interferometer arbeitet an der Beugungsgrenze und ist kompatibel mit 100 mm (4“) Referenzoptiken und Zubehör.

Die Einstiegsklasse heißt MarSurf FI 1040 Z bzw. MarSurf FI 1100 Z. Die Strahldurchmesser betragen dabei 38 mm bzw. 102 mm. MarSurf FI 1040 Z eignet sich dabei besonders für die Inspektion kleiner flacher und auch konvexer optischer Komponenten sowie konkaver jeglicher Größe. Die Messung erfolgt dabei entweder einfach und schnell durch die Bewertung von Beugungsringen oder mittels Aufnahme und Auswertung per Software. Wie mit allen anderen MarSurf FI Systemen können Planoptiken, Sphären, Präzisionsmetallkomponenten, Dichtflächen, Gussformen und polierte Keramikwerkstoffe untersucht werden.

Alle MarSurf FI Instrumente nutzen die Software IntelliWave. Intelli-Wave bietet intuitive Benutzerführung, einfache Gerätebedienung und umfangreiche Möglichkeiten verschiedenster Auswertungen. Dies schließt selbstverständlich die Bewertung von Sphären, Asphären, Halbleitern und weiterer Komponenten mit glatter Oberfläche ein. Ebenso können optische Wellenfronten analysiert, Zernike, Ebenheiten, Unregelmäßigkeiten, Rauheit, Krümmung wie auch Spannungen und Verformungen bestimmt werden. Wizards dienen dabei der weiteren Vereinfachung klassischer Anwendungen, wie z. B. bei der Messung von Asphären oder Krümmungsradien.

Ergänzt wird die MarSurf FI Linie durch umfangreiches Zubehör, wie z. B. Referenzoptiken, Objekttische und Strahlaufweiter bis zu 300 mm Apertur.



Mehr Informationen zur Mahr GmbH Göttingen:

Kontakt  Herstellerinfo
Mahr GmbH Göttingen
Carl-Mahr-Straße 1
37073 Göttingen
Telefon 0551 7073-0
Fax 0551 7073-888
E-Mail: info@mahr.de
www.mahr.de
