Genauigkeit von sechs Mikrometer ist Serie

Die ecoMill V-Serie von DMG

Die ecoMill V-Baureihe umfasst eine Serie von Bearbeitungszentren für Werkstücke mit 600 kg, 800 kg und 1.000 kg Gewicht. Das Highlight der V-Serie ist das neue Design, durch das DMG MORI die Arbeitsergonomie verbessert und einen höheren Grad an Wertstabilität erreicht hat.


Die Leistung der drei Modelle der ecoMill V-Serie ist außergewöhnlich – und das schon in der Standardversion. Die höchste Positioniergenauigkeit ihrer Klasse beträgt 6 µm (ohne direkte Messsysteme), erzielt durch Direktkopplung in X/Y (ohne Riemenantrieb kein Spiel). Die Werkzeugwechselzeit erreicht bis zu 1,3 Sekunden. Insgesamt wurde die Schneidgeschwindigkeit um bis zu 25 Prozent gesteigert. Die optimierte Maschinenkonstruktion sorgt zudem für höhere Steifigkeit bei der Bearbeitung, wobei standardmäßig 30 Plätze im Werkzeugmagazin ein hohes Maß an Fertigungsflexibilität bieten.

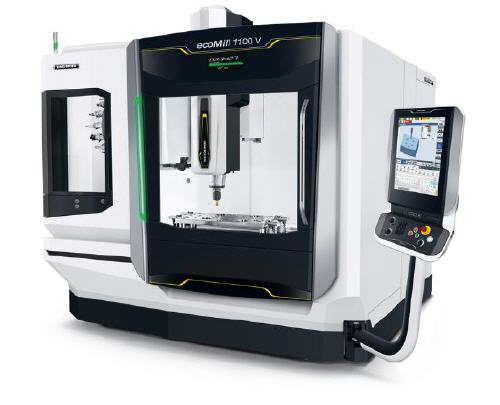

Alle drei Modelle der ecoMill V-Serie imponieren mit ihrem kompakten Design und großem Arbeitsbereich. Sie haben einen Y-Verfahrweg von 560 mm und Raum für Komponenten mit einem maximalen Werkstückgewicht von 600 kg im Fall der ecoMill 600 V, 800 kg im Fall der ecoMill 800 V und 1.000 kg im Fall der ecoMill 1100 V. Der Anwender kann den optionalen Späneförderer abhängig von den Platzverhältnissen an der Rückseite oder linksseitig installieren.

DMG MORI unterstreicht die hohen Qualitätsansprüche der ECOLINE durch die jüngste Design-revolution in der Einstiegsklasse. Dafür hat die ecoMill V-Baureihe Oberflächen aus eloxiertem Aluminium, die erheblich robuster und kratzfester sind, und pulverbeschichtete Metallverkleidungen, die die Maschinenverkleidungen langlebiger machen und die Wertstabilität steigern. Die Sicherheitsfenster wurden so gestaltet, dass sie sich bei einem Schaden leicht von der Außenseite austauschen lassen.

Ein optionales Fenster mit Zugang zum Werkzeugmagazin sorgt dafür, dass sich die Werkzeuge auch bei laufender Produktion austauschen lassen. Das neue Design verbessert zudem die Zugänglichkeit des Tisches und sorgt für ein ergonomischeres Be- und Entladen, während die kratz- und verschleißfeste Oberfläche die Maschinen noch zuverlässiger macht. Mit der höchsten Steifigkeit – der FEM optimierte hochstabile C-Rahmen aus Gusseisen und 1t mehr Maschinengewicht auf der kleinsten Stellfläche dieser Klasse.

DMG MORI hat außerdem durch große Zugangstüren für ein leichtes Be- und Entladen auch den Bedienkomfort erheblich ausbauen können. Die komfortable Tischhöhe von 850 mm und der geringe Tischabstand (313 mm) sind ebenfalls handlich.

Ein zusätzliches Highlight der neuen ecoMill V-Serie ist die Steuerungsvielfalt. Die neue DMG MORI Multi-Touch SLIMline-Steuerung (19“ / Operate auf SIEMENS / 400 V) mit höchster Bildschirmauflösung und Touch-Funktion ist praktisch, bedienerfreundlich und ergonomisch optimiert. Der Bearbeitungsprozess kann mit der Steuerung vorab simuliert werden – selbstverständlich in 3D. Das optimierte, um 45 Grad schwenkbare Bedienfeld erleichtert die intuitive Steuerung – beispielhaft für einen modernen und verantwortungsbewusst gestalteten Arbeitsplatz von heute.

Die optimierte Ergonomie ist ein Vorteil für eine bessere Kontrolle und Übersicht über den Maschinenstatus und zugleich für einen effizienten und sicheren Maschineneinsatz. Die neue revolutionäre DMG MORI Multi-Touch SLIMline-Steuerung (19“ / Operate auf SIEMENS / 400 V) ist der Schritt zum nächsten Level mit signifikant erweiterten, fortschrittlichen Programmiermöglichkeiten mit einer Speicherkapazität von 4 GB anstelle von 5 MB bei der Vorversion. Die ecoMill V-Baureihe im neuen Design ist auch mit dem DMG MORI SLIMline-Bedienfeld (15“ / MAPPS IV auf FANUC) lieferbar.
