Mikrosa: Höchstleistung trifft Genauigkeit

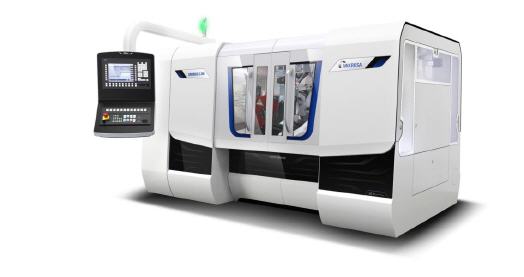

Die KRONOS S 250

Das Maschinenkonzept der KRONOS S 250 von Mikrosa ist perfekt auf die Grossserienfertigung im Hochgenauigkeitsbereich ausgelegt.


Die KRONOS S 250 ist für das Einstech- und Durchgangsschleifen von Werkstücken im Durchmesserbereich von 1,5 bis 35 mm und mit einer Einstechbreite bis 245 mm konstruiert. Eine Hochleistungsschleifspindel mit wartungsfreien Hybridwälzlagern lässt den Einsatz von CBN-Schleifscheiben mit einer Umfangsgeschwindigkeit von bis zu 150 m/s zu. So kann die Taktzeit der Maschine entscheidend reduziert und die Wirtschaftlichkeit entsprechend gesteigert werden.

Die Kreuzschlittensysteme auf Schleif- und Regelscheibenseite mit hochdynamischen digitalen Antrieben und Präzisionskugelgewindetrieben gewährleisten eine enorme Flexibilität beim Schleifen. So ermöglichen sie der KRONOS S 250 den vollen Funktionsumfang einer spitzenlosen Schleifmaschine herkömmlicher Bauart mit sechs CNC-Achsen.

Ein weiteres Highlight der KRONOS S 250 ist das Abrichten der Schleif- und Regelscheiben über vier CNC-Achsen im Zentrum auf Werkstückebene. Dadurch wird eine höhere Profilgenauigkeit erzielt und die temperaturbedingte Verlagerung der Schlittensysteme sowie der sich darauf befindlichen Spindeln kompensiert.

Die KRONOS S 250 ist mit einem ortsfesten Schleifspalt ausgestattet. Damit ist eine einfache Automation bzw. Verkettung ohne Nachführachse möglich. Optional wird ein standardisiertes integrier- tes Handlingsystem mit einer Schnittstelle zu externen Transport- und Palettierungseinrichtungen bereitgestellt.

Der Einsatz einer um sechs Grad schräg gestellten Spindeleinheit als Option ermöglicht das gezielte Massschleifen von Durchmesser und Stirnfläche in einer Operation. Für hohe Oberflächenanforderungen und extrem harte Werkstoffe bietet sich die Variante des Oszillationsschleifens mit einem Weg von ±50 mm an.

Das neue Design der KRONOS S 250 ist konsequent auf Ergonomie und Bedienfreundlichkeit ausgerichtet. Die Maschine entspricht den höchsten Umweltanforderungen, so dass der Einsatz verschiedenster Kühlmedien wie Emulsion oder Schleiföl möglich ist. Die weit öffnenden Schiebetü- ren gewähren einen guten, wartungsfreundlichen Zugang zum Schleifzentrum und bieten so einen grossen Vorteil beim Einrichten der Maschine.



Mehr Informationen:

Kontakt  Herstellerinfo
Schaudt Mikrosa GmbH
Saarländer Straße 25
04179 Leipzig
Tel.: +49 341 49 71 0
Fax: +49 341 49 71 500
E-Mail: sales@schaudtmikrosa.com
www.schaudtmikrosa.com
