Automatisierter Spannbackenwechsel

Per Roboter in das Drehfutter eingewechselt

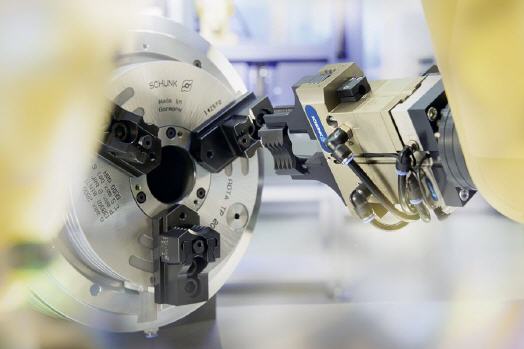

SCHUNK hat den Einsatzbereich seines nachrüstbaren Backenschnellwechselsystems SCHUNK PRONTO erweitert: Alternativ zum rasanten manuellen Backenwechsel kann das System nun auch mannlos eingesetzt werden. Hierfür lassen sich die jeweils benötigten Spanneinsätze beispielsweise auf SCHUNK VERO-S Grundplatten magazinieren und von dort voll automatisiert per Roboter auf das Drehfutter einwechseln. Die Ver- und Entriegelung erfolgt mit einem speziellen Sechskantschlüssel, der ebenfalls per Roboter bedient wird.


SCHUNK PRONTO lässt sich herstellerunabhängig auf allen spitzverzahnten Drehfuttern und Backenschnellwechselfuttern der Baugrößen 200, 250 und 315 nachrüsten und verkürzt die Rüstzeit um bis zu 95 Prozent. Das System besteht aus speziellen Trägerbacken, die mit unterschiedlichen Schnellwechseleinsätzen kombiniert werden. Über diese lässt sich der Spanndurchmesser bei weichen Backen um bis zu 55 mm, bei Krallenbacken um bis zu 45 mm erweitern, ohne dass die Grundbacke versetzt werden muss.

Herstellerunabhängig auf allen Drehfuttern einsetzbar

SCHUNK PRONTO Trägerbacken gibt es in zwei Varianten: Zum einen spitzverzahnt (1/16’’ x 90° oder 1,5 mm x 60°) als Rüstzeitkiller für konventionelle Drehfutter, zum anderen gerade- oder schrägverzahnt, um auch auf modernen Schnellwechselfuttern einen voll automatisierten Spannbackenwechsel zu realisieren. Das System eignet sich sowohl zur Spannung von Roh- als auch von Fertigteilen. Passend zur jeweiligen Anwendung stehen unterschiedliche Trägerbackenvarianten für kleine, mittlere und große Spannbereiche zur Wahl.

Als Aufsatzbacken hat das innovative Familienunternehmen zehn harte Kralleneinsätze für unterschiedliche Durchmesser und Spannbereiche sowie drei weiche Wechseleinsätze für die Fertigteilbearbeitung im Programm. Einmal ausgedreht können letztere immer wieder auf dem System genutzt werden. Sämtliche Wechseleinsätze sind mit allen Trägerbacken kompatibel. Die Spanntiefe ist über Auflagebolzen variierbar. In der Version mit gerade- und schrägverzahnten Grundbacken ist zudem eine Stangenspannung möglich.

Zum rasanten Backenwechsel genügt es, die Verriegelung des Wechseleinsatzes mit einem Sechskantschlüssel zu lösen, den Einsatz zu entnehmen und durch einen anderen zu ersetzen. Dies kann wahlweise manuell oder automatisiert per Roboter erfolgen. Die Wechselwiederholgenauigkeit liegt bei hervorragenden 0,02 mm. Eine Fehlpositionierung über die Verzahnung ist ausgeschlossen. In verriegeltem Zustand sorgt ein Sechs-Seiten-Formschluss für maximale Prozessstabilität und ermöglicht eine hohe Kraft- und Drehmomentübertragung.

Mit dem Excel-basierten SCHUNK PRONTO Konfigurator, der kostenlos erhältlich ist, werden die Auswahl und Positionierung der Trägerbacken und Wechseleinsätze zum Kinderspiel. Nach Eingabe des Futtertyps und des Werkstückdurchmessers ermittelt das Tool automatisch die erforderlichen Wechseleinsätze und die korrekte Position der Trägerbacken.
