Gut geklemmt dank Sonderzapfen

Ideale Bedienelemente von Ganter

Verstellbare Klemmhebel mit entkoppelbaren und frei drehbaren Griffen liefert Ganter jetzt auch mit Sonderzapfen für spezielle Einsatzbereiche.


Verstellbare Klemmhebel aus Zink-Druckguss, aus Kunststoff oder sogar aus Edelstahl sind im Markt in diversen Varianten und unterschiedlichen Griffausführungen bekannt. Insbesondere die Norm GN 300 ff. aus dem Hause Ganter gibt es in unzähligen Variationen. Generell bieten verstellbare Klemmhebel gegenüber ihren traditionellen Verwandten mit fixer Spannzapfen-Griff-Verbindung einen entscheidenden Vorteil: Die Hebel lassen sich nach dem Festziehen entrasten und in eine nicht störende Position schwenken.

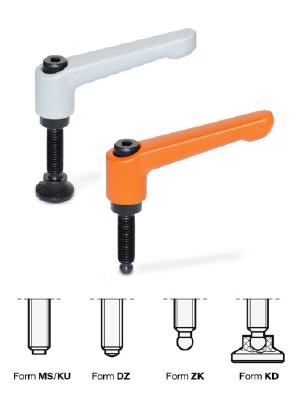

Auch bei begrenzten Spannbereichen und vorgegebenen Spannstellungen sind die Klemmhebel, die Ganter anbietet, ideale Bedienelemente. Ergänzend dazu hat Ganter nun unter der Normbezeichnung GN 306 die Klemmhebel mit optional wählbaren Druckzapfen ausgestattet, somit lassen sich die Klemmhebel noch besser auf die Nutzung abstimmen. So verhindern Druckzapfen mit Messing- oder Kunststoff- Fronten (Form MS / KU) Beschädigungen dort, wo die Spannkraft in das Bauteil eingeleitet wird.

Die gehärtete Druckzapfen-Spitze (Form DZ) wiederum produziert einen punktförmigen, klar definierten Druckpunkt. Als weitere Version steht ein Kugelzapfen (Form ZK ) zur Verfügung, der sich zum Beispiel in einer Zentrierung findet. Der Kugelzapfen mit Druckstück in der Ausführungsform KD verteilt die Druckkraft schonend auf eine vergößerte Fläche.

Alle Versionen werden in drei Gewindegrößen (M6, M8, M10) angeboten.



Mehr Informationen:

Kontakt  Herstellerinfo
Otto Ganter GmbH & Co. KG
Normteilefabrik
Triberger Straße 3
78120 Furtwangen
Tel.: +49 (0) 7723 6507-0
Fax: +49 (0) 7723 4659
E-Mail: info@ganter-griff.de
www.ganter-griff.de
